Feliz Natal feliz 2020.

Chegamos ao final do ano, mais uma etapa vencida para todos. Que possamos fazer o nosso mundo ou pelo menos o nosso ambiente que vivemos a cada dia melhor, vamos amar os nossos irmãos como se fosse nós, vamos deixar o amor falar mais alto em nossos corações, basta de violência com o próximo e nossos animais, e que não só neste ano que se aproxima mas por todos os anos que virão, vamos mudar sair desta contramão e dirigir nossas vidas no caminho certo.

Meus sinceros votos de boas festas, felicidades, muita paz, saúde e que o todo poderoso Deus Jeová e seu filho Jesus Cristo estejam nos corações e na vida de cada um de nós. "E conhecereis a verdade e a verdade os libertará" (João 8:32). Quero sinceramente em meu nome e de minha família agradecer a todos os amigos, seguidores e amantes do blog que me acompanha e ajuda-me a manter o blog.

Feliz Natal feliz 2020 a todos.

Transceptor LOW COST DSB-CW 80m.

Olá pessoal mais um projeto que escolhi da mesma revista Ham Radio Março 1983, de autoria de Frank Ogden G4JST e Tony Bailey G3WPO. O projeto é simples e custa pouco no bolso. Conversão direta em recepção de 80 metros, com uma potencia de RF final baixa mais que pode surpreender quem se habilita em modular na banda dupla DSB ou CW, com uma boa antena,  o autor faz um VXO ou VFO que poderá ser a cristal ou conjunto LC, o maior desafio será conseguir o Mixer SBL-1, https://www.webx.dk/oz2cpu/20m/mixer.htm podemos confeccionar um parecido com indutores trifilares com uma ponte de diodos, ou adaptarmos os famosos CI NE 612, SA 612, NE 602, SA 602. o projeto é muito simples e poderá ser montado com um VFO separado e blindado para melhor estabilidade, ou com 3 cristais em paralelos como Oscilador Cristal Variável VXO, escolha cristais que fique no meio da faixa que se deseja operar. Em TX sua potencia de RF final deve ficar em torno dos 3 ou 4W não mais na faixa dos 80 metros, porem se o montador modificar este mesmo projeto para 40 metros ou 20 metros esta potencia tem a cair, mas vocês podem aumentar sua potencia adicionando mais um circuito amplificador e outros Mosfet, ou uma saída Push Pull. Na recepção podemos melhorar acrescentando um circuito amplificador com Mosfet na entrada 2 do SBL depois do S1b E LPF. vocês podem modificar o projeto e substituir os componentes para nosso atuais. Veja mais sobre este projeto com tradução do autor em:https://esquemasprojetoseletronicos.blogspot.com/2019/12/transceptor-dsb-cw-80m-custo-baixo.html Mês que vem publicarei mais um nesta modalidade DSB-AM brasileiro.

Esquema original da revista e seus pontos de ligação.

Nosso simples esquema transceptor DSB-CW low cost.

Transverter VHF para HF.

Olá Pessoal, este mês publico um projeto do Sr. David Jonson G4DHF publicado nas revistas Ham Radio Agosto e Dezembro de 1983, um transverter construído na década de 80. Nesta época os transceptores não era comum serem banda corrida ou ter VHF e HF ou seja frequências de 160 a 2 metros, já existia na Europa e Estados Unidos, mas mesmo assim os Radioamadores que tinham um HT em FM ou Transceptor em VHF 2 metros tinham mais opção de modular em faixas de HF como 20, 15, 10 metros ou 160, 80, 40 metros entre outras faixas, melhor FM na faixa de 10 metros, em outras faixas baixo melhor SSB. Sua potencia mínima de saída RF com dois 2N 4427 em configuração Push Pull, não faz muito sucesso devido a potencia em torno de 3W RF. Poderíamos hoje atualizar este projeto com alguns circuitos e transistores mais robusto, BD 135-16, BD 139-16 ou BD 329-16 ou até os Mosfets IRF 520 na saída de RF para termos maior potencia de RF, afinal o que serve uma transmissão em 80 ou 40 metros com apenas 3W de RF mesmo em SSB, melhor ter 20 a 30W RF para podermos fazer DX com folga e não depender muito da propagação. Então está ai a ideia, vamos modificar este projeto com mais circuitos amplificadores em Rx e TX e colocarmos os famosos IRF 520 que servem até para 10 metros com uma boa potencia em Push Pull. Pessoal o esquema redesenhado por mim é o da revista de Agosto com bandas de 20, 15, 10 metros, mas como já escrevi vocês podem até colocar outras frequências, como 11 metros, mas atenção para o cristal oscilador. Saiba mais sobre este transverter  baixe ás revistas no blog de revistas em:https://esquemasprojetoseletronicos.blogspot.com/2019/11/transverter-2m-para-hf.html leiam como fazer a tradução da revista pelo link

Original esquema transverter VHF HF.

Nosso desenho parcial transverter VHF HF.

Substituto IC6 TA 7222AP por TDA 2003 Cobra 148 GTL.

Pessoal, quem curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Atendendo a alguns pedidos por e-mail desenhei e modifiquei o esquema original do Galaxy DX2547, para o Cobra 148 GTL. Á substituição do IC6 do Cobra 148 GTL TA 7222AP por TDA 2003 ou LM 1875. Este procedimento poderá servir para outras marcas e modelos de transceptores com mesmo TA7222AP ou outros CI, ligações parecidas. Vejamos o Galaxy com

TA7222AP. O procedimento é simples com base o circuito do Galaxy DX 2547. No Galaxy e outros com mesmo esquema e modelos iguais o TDA 2003 ou TA 7222AP não atua em TX modulador, só em RX. No Cobra 148 GTL e outros modelos como Cobra 18Wx st e esquema parecidos o mesmo amplificador de áudio com TA 7222AP serve para RX e TX AM modulador. Nada que impeça de copiar o mesmo circuito do Galaxy DX 2547 com o TDA 2003 para adaptar no local do original TA 7222AP do Cobra 148 GTL, o popular TDA 2003 é bom, se bem que o LM 1875 tem maior potencia e consumo de corrente, e poderá substituir na falta do barato e popular TDA 2003, os pinos são iguais. São pouco componentes e a troca é melhorar o áudio em TX AM modulador e RX no Cobra 148 GTL. Não tenho muito que escrever ou explicar, o técnico ou quem tem experiência em RTX sabe o que está fazendo pelos esquemas aqui, a troca ou substituição é muito simples temos que fixar TDA 2003 ou LM 1875 com seus pinos semelhantes ao IC 6 antigo, alguns jampers serão necessários. vejam outros esquemas de transceptores e tente fazer o melhor para ter um bom áudio no seu 148 GTL ou outro em TX AM. Vejam o datasheet dos CIs. Datasheet TDA 2003 veja datasheet do LM 1875. Vejam na Cbtricks alguns índice de rádios da marca Galaxy Feito a substituição de IC 6, faça um teste com seus colegas modulando em AM, escolha alguém que tenha um bom ouvido de músico, peça ás reportagens do seu 148 GTL, o áudio agora está mais robusto e mais forte TX, na recepção RX, não abra muito o volume com estações que chegue Sinal 7 a 9 ou + 30 dB, lembre-se que o auto falante do Cobra 148 GTL é de 8 Ohms  3 watt, abrindo muito o volume em RX poderá queimar o auto falante, melhor usar saída externa e colocar uma caixa som com auto falante de 10 watt RMS na saída de áudio.

Esquema original cobra 148 GTL Cbtricks.

Em círculo azul poderão ser substituídos, “C175 = 1000*uF 16V”, C181 = 1000uF 25V, C182 = 10nF. Em círculo vermelho são retirados e descartados, R197, R198, R227, “C175*”, C178, C179, C180, C182, IC 6 = TA7222. Em círculo preto mantem no circuito, “C175*”, C176, C177, R208.

Nosso esquema para 148 GTL com TDA 2003.

C175 poderá ser de 1000uF ou o mesmo de 470uF antigo.

Abaixo uma das modificações no esquema do Galaxy DX 2547 para o Cobra 148 GTL.

Abaixo esquema original Galaxy DX 2547 TDA2003V.

Link Galaxy DX2547 com TA 7222AP.

 Cobra 18Wx TDA 2003 amplificador e AM modulador áudio classe B a transformador.

Transceptor portátil Lagunero SSB 40M LU1AGP.

Vocês, que curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês muito agradecido.

Um simples portátil transceptor SSB mono banda 40 metros Lagunero de autoria do Sr. Luis LU1AGP:http://lu1agp.blogspot.com/2017/12/qrp-ssb-portatil-para-40m-40m-portable.html recomendado pelo gênio Miguel PY2OHH no grupo QRP-BR https://groups.io/g/QRP-BR/topics  e link:https://groups.io/g/QRP-BR/topic/res_qrp_br_el_lagunero_ssb/32991056?p=,,,20,0,0,0::recentpostdate%2Fsticky,,,20,2,0,32991056 Na primeira página do projeto em seu blog, enviei comentário pedindo permissão para desenhar e publicar. A permissão foi concedida por Sr: Luis LU1AGP autor do projeto Lagunero: http://lu1agp.blogspot.com/2018/04/lu1agp-movil-lu1agp-mobile.html. Então vamos mãos a obra que nosso hobby não pode parar. Publicação original total no blog: https://esquemasprojetoseletronicos.blogspot.com/2019/09/transceptor-ssb-portatil-lagunero.html O projeto é simples para quem tem experiências com montagens em RF. Composto com amplificadores bidirecionais a transistores bipolares uso geral: BC 337, BC 368, BC 547, BC 548, BC 549, 2N 2222, 2N 3904, entre outros NPN. Temos os: BC 327, BC 369, BC 557, BC 558, 2N 3906, entre outros PNP uso geral. Um filtro escada com 4 cristal de quartzo de 5 Mhz, poderá ser de 5 Mhz, 9 Mhz ou 10 Mhz, para modificações no filtro o VFO mudará de frequência. Observem que o projeto assemelha-se a outros já conhecidos por nós, este os transistores usados e demais componentes são velhos conhecidos nossos, e de fácil aquisição em lojas ou em boas sucatas, podemos modificar e aumentar sua potencia de saída RF com pequenas modificações nos circuitos e substituição dos transistores e um circuito PA em Push Pull com Mosfet, e outras modificações poderão ser feita com propósito de melhorar o simples projeto Lagunero. Meus agradecimentos ao Sr: Luis LU1AGP por permitir a publicação do seu projeto no nosso blog. Espero que gostem deste simples e eficiente transceptor portátil SSB 40 metros.

Esquema original transceptor portátil 40 m Lagunero LU1AGP.

Nosso esquema transceptor 40 m Lagunero LU1AGP.

Vejamos este esquema melhor.

Os capacitores CX no modulador balanceado, pode ser um Trimmer de 47 ou 50 pF, em uma extremidade, e um capacitor cerâmica NP0 de 18 a 27 pF, na outra extremidade, o que melhor anular a portadora.

 A ponte de diodos "anel" poderá ser com diodos 1N4152, 1N5711, 1N60.

Circuitos complementares transceptor 40 m Lagunero LU1AGP.

Nosso esquema circuitos complementares transceptor 40 m Lagunero LU1AGP.

Em zoom circuitos VFO e BFO Lagunero.



Entrada Vcc regulador e chave PTT TX e RX relé Lagunero.

Esquemas amplificadores transistorizado e CI opcional para Lagunero.

Os BC 337 e BC 327 podem ser substituídos por BC 368 e BC 369.

Relação de montagens de bobinas e transformadores original Lagunero.

Novos link dos gênios Miguel PY2OHH, Sr. Kazuhiro JF10ZL.

Pessoal tenho que divulgar aqui os novos endereços dos gênios na área de transceptores e montagens caseiras, são PY2OHH Miguel que semana passada passou para novo endereço. Agora vizinho a um outro gênio PA2OHH e o JF10ZL Sr. Kazuhiro Sunamura, que há muito eu visitava este endereço, mas não conseguia nada. eu tinha que achar seu novo endereço e atualizar no blog suas montagens publicadas e redesenhada por mim, o mesmo será com o do Miguel ele ainda está arrumando suas páginas que são dezenas e dezenas, e depois irei atualizar aqui em seus projetos redesenhado por mim e publicado em nosso blog. Então mais uma vez confirmo ás novas páginas dos dois maiores montadores de transceptores: Miguel PY2OHH, e  Kazuhiro JF10ZL. E na página indexada da internet arquivos. Algumas figuras não abre, mas temos mais um endereço do gênio JF10ZL Sr. Kazuhiro Sunamura. Esperamos que ele esteja com saúde e muito bem. Atualizado com este novo endereço em: 31-10-2023.

Muito obrigado.

Waldir Cardoso.

Pessoal Achei este mês 04-2021 esta página do Sr. JF10ZL Sr. Kazuhiro Sunamura, não sei se é mais um site espelhado ou se realmente é do Sr. Kazuhiro Sunamura,  mas fica ai o novo endereço para nossa felicidade.

Compras ebay e Correios.

Nosso blog também é para informar aos nossos seguidores e leitores anônimos, amantes ou não do Radioamadorismo e montagens eletrônicas.

Depois de muito tempo mais de um ano com medo da tarifa de R$ 15,00, e muitas queixas por não entregar alguns pacotes ou itens, publiquei em 16 de Março 2018 https://projetosetransceptores.blogspot.com/2018/03/correios-retrocesso-e-vergonha.html sobre a vergonha que estava os Correios na época. Mas parece que isso começou a mudar, eu comprei 5 itens ou pacotes de 5 vendedores no mesmo dia 11 de Julho 2019, e para minha surpresa mês passado dia 23 de Agosto recebi 3 pacotes de 3 vendedores, nunca isso aconteceu receber compras a menos de 3 meses da China, hoje 06 de Setembro recebi mais um pacote, resta um, e não paguei tarifa nenhuma, foi todas frete grátis. Semana que vem comprarei mais, porem pouco e com cautela, sei que não terei prejuízo, e nunca tive em minhas compras sempre fui ressarcido dos itens quando não chegaram, pois o PayPal é super confiável e sempre me atendeu bem até por telefone no Brasil São Paulo. Quero deixar claro que isso é minha experiência com o ebay e PayPal, não estou incentivando a ninguém a comprar, mas sim mostrando com fotos o que esta acontecendo comigo.

Quero parabenizar os Correios e a nova gerencia, que continue assim e melhore ainda mais, pois o nosso Brasil precisa muito dos serviços dos Correios.

Estes foram os primeiros pacotes que chegaram.

Este pacote é grande e veio com 20 Led para pisca pisca carro.

Transceptor EA3-EIS HF 80 a 15 metros SSB CW.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Um transceptor SSB CW, autoria Sr. Joan Borniquel Ignacio EA3-EIS compartilhado com Xavier EA3-GCY e Joan EA3-FXF. Com a plena permissão do Sr. Joan EA3-EIS, meus agradecimentos. Publicarei de sua página:http://ea3eis.com/ Link de vendas de kits:https://www.qrphamradiokits.com/ publicação do projeto transceptor multi banda SSB CW HF 80 a 15 metros em PDF:http://ea3eis.com/articles/24.pdf Já publiquei há dois meses atrás um outro transceptor mono band em 40 metros do Sr. Joan EA3-EIS em:https://projetosetransceptores.blogspot.com/2019/05/transceptor-ssb-cw-40m-mono-band.html semelhante a este. Porem este transceptor é um pouco mais complicado devido aos circuitos RX e TX para cada banda, um simples VFO analógico com cobertura de frequência de 5 a 5,5 Mhz, temos os circuitos de osciladores no pré  Mixer  CI 1496 o  montador terá de dispor de cristais de um pouco mais de experiência, alem de dispor de instrumentos para alinhar, calibrar, medir os circuitos para que tudo saia como esperado, leiam toda publicação e salve os demais circuitos esquemas comutação dos relés e bloco de circuitos para que saibam ligar os relés como deve ser. Quero agradecer ao Joan EA3-EIS por permitir a publicação deste projeto em nosso blog.

Atenção

A partir desta publicação não mais desenharei modificações de projetos, só quando for pedido por seguidores ou se for de minha intenção modificar. Motivo: Falta de comentários nos mais de 50 (cinquenta) projetos e esquemas publicados e modificados por mim nos diversos transceptores, transverter, receptor, conversor etc.

Acho que fiz a minha parte, não e nunca quis me posicionar e mostrar que sou o tal, ou sábio, sou um aprendiz, sempre incentivando aos iniciantes e amantes em montagens a melhorar e simplificar seus circuitos, que todos saibam que todos circuitos podem serem modificados ou alterados para melhor funcionamento, mas temos que seguir algumas regras e fórmulas para ter sucesso, pois sem isso o circuito alterado poderá ficar pior do que é original. O conteúdo da publicação original foi publicada no blog:https://esquemasprojetoseletronicos.blogspot.com/2019/08/transceptor-multibanda-hf-80-40-20-15.html

Esquemas circuitos básicos RTX SSB CW 80 a 15 metros.

Pré amplificadores RF filtros e Mixer RX.

VFO cobertura de frequência 5 a 5,5 Mhz.

Osciladores e pré Mixer filtros.

FI amplificadores e filtro 9 Mhz RTX.

Demodulador modulador BFO áudio RX TX.

Filtros e pré amplificador TX.



Amplificador linear TX filtros LPF.

Transceptor portátil Walkie Talkie 27Mhz PX (CB).

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Projeto transceptor portátil Walkie Talkie AM 27 Mhz PX (CB). Publicado nas: Revista Monitor de radio e televisão Abril de 1972 N 288 e Maio 1972 N 289, autor J. C. Telles. Ás revistas poderão ser baixadas no blog do Picco, lá vocês terão grátis milhares de revistas, cursos, vídeos, links, dicas e muito mais. Ajudem e prestigie o trabalho de Picco, ele é um exemplo ajudando a cultura no Brasil. Acesse: Link da coleção revistas Monitor  de radio e televisão. Nos anos 70 aqui no Brasil, Era uma novidade comunicação por rádio de mão portátil Walkie Talkie, eu assistir em uma novela 1976, um ator menino com outro se comunicando com Walkie Talkie de antenas longas, deveria ser em 27 Mhz, eu fiquei super fascinado e doido para que meu pai comprasse para mim, mas meu pai disse que era proibido aqueles rádios, só 7 anos depois ganhei de minha amada mãe o meu FA-M21 Motorádio 23 canais. Vamos ao projeto o autor escreve na revista tudo sobre este simples transceptor portátil, RX super heteródino 4 FI 455 Khz, oscilador local a cristal. TX simples oscilador a cristal e buffer como amplificador saída 0.06W, 60 mW RF, modulador AM simples a transistor, auto falante 8 Ohms como microfone. Deixa a desejar na década 70 ás Bateria de lítio de longa duração e mais corrente, PLL para os 40 ou 60 canais PX (CB), microfone eletreto, Mosfet IRF 520, e outras perfumarias. Bem vamos melhorar um pouco nosso Walkie Talkie, colocamos e RX o CAG (AGC) controlando o transistor amplificador RF antena e misturador, atualizamos FI de 455 Khz com derivação central para +B, simples diodo zener regulando canal FI e oscilador local, um filtro ANL, um simples silenciador (squelch) SQ, Amplificador e modulador áudio RX TX, em TX oscilador a cristal 2N2219, 2N3866, BD 135-16, buffer 2N3866, BD 137-16, BD 139-16, 2SC 1973, PA final RF 2N3553, BD329-16, 2SC 3420, 2SC 1975, modulação em alto nível transformador, microfone miniatura eletreto, 4 baterias Li-ion de telefone celular 3,82 Volts, 2.750mAh, em série 15,2 Volts 2.750 mA, ou 6 baterias série e paralelo formando 11.4 Volts 5.500mA, potencia RF 2 Watts, a 2,5 Watts, antena telescópica 1,5 metros ou maior. Vejam um Handie Talkie 50 Mhz AM, foi um sucesso porem na época eu com, pouca experiência em RTX, mas muita vontade. Montei na caixa de um velho Roadstar e fiz testes que me surpreenderam de verdade. Publiquei o esquema com fotos Walkie Talkie, Roadstar GTX-80A tenho dois, e desenhei o esquema olhando os circuitos como raio (X), veja o esquema original ás modificações eu não montei:https://projetosetransceptores.blogspot.com/2015/08/walkie-talkie-am-cb-roadstar-gtx-80.html

Um transmissor em AM publicado em revista que modifiquei e montei em:https://projetosetransceptores.blogspot.com/2012/12/transmissor-am-cb-5w.html No blog um Walkie Talkie SSB em:https://projetosetransceptores.blogspot.com/2012/09/handy-talkie-ssb-50mhz-atualizado.html Baixe o manual e esquema walkie talkie Lafayette 310-A com potencia 1,5 W RF vale a pena:http://steampoweredradio.com/pdf/lafayette/Lafayette%20Radio%20Electronics%20Model%20HA310A%20CB%20Walkie%20Talkie%20Manual.pdf Muitas publicações neste blog já fiz sobre este fascinante equipamento portátil, regenerativos, super heteródinos, AM, SSB, DSB, 27 Mhz, 50 Mhz, 144 Mhz. Vejam a publicação da revista sobre este projeto em:https://esquemasprojetoseletronicos.blogspot.com/2019/07/transceptor-portatil-walkie-talkie-27.html

Todos os esquemas foram atualizados 01-05-2023.

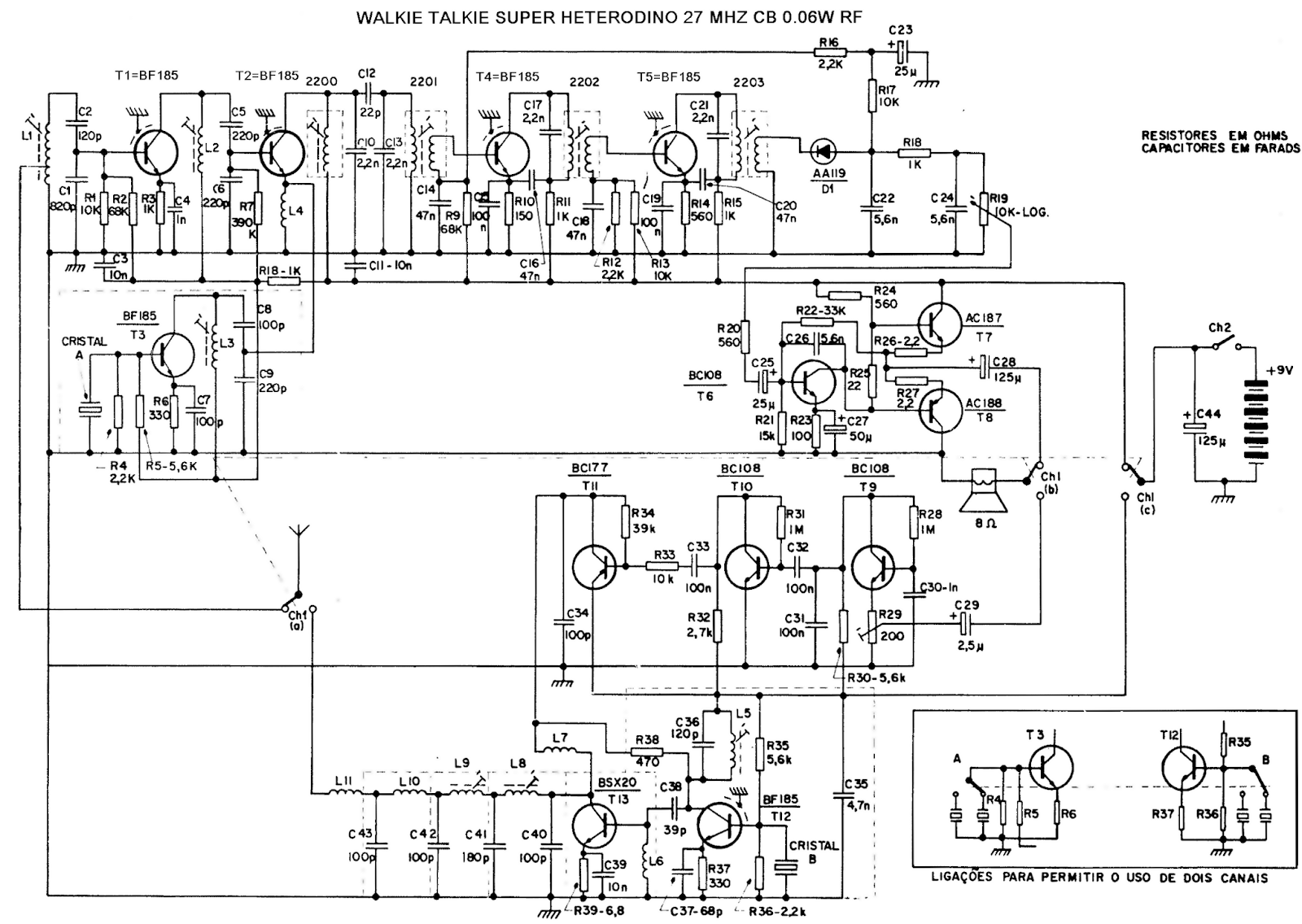

Esquema transceptor portátil 27 Mhz original revista.

Esquema 1- Original nosso esquema desenhado.

Esquema 2-Parcialmente modificado melhoria em TX e transistores.

Esquema 3-Filtro ANL RX maior potencia RF.

Esquema 4- Maior potencia TX RF modulador a transformador, Mike gain pré Mic. RX FI atualizada e silenciador SQ.

Esquema 5- Vamos aumentar mais a potencia TX.

Esquema 6-Com dois BD em paralelo podemos ter maior potencia RF.

Esquema 7-Eliminamos CH1A  da antena RX TX com capacitor e comutação a diodos, filtro LPF servindo para RX e TX, melhor seletividade sinal em RX.

Para quem tem os cristais dos canais PX (CB), que é muito difícil até hoje, parece cabeça de bacalhau, desde que eu era criança que cristais sempre foi difícil adquirir, principalmente dos canais PX (CB), e agora ficou pior ainda com fechamento de fábricas que cortavam cristais a pedido dos clientes. Bem pessoal quem vai montar é bom baixar ás revistas lá no blog do amigo Picco e ler bem, entender tudo sobre o equipamento. As modificações feita por mim, foram todas retiradas de outros esquemas comerciais, cabe a vocês substituir os transistores para ter melhor rendimento potencia RF, vocês deverão modificar o que achar que vai melhorar. Se vocês quiserem maior potencia RF e maior durabilidade em QSO compre baterias de lítio, ás de telefone celular são melhores por serem quadradas e ter boa corrente, a tensão é 3,7 volts ou 3,82 volts algumas maiores, a corrente sempre é maior que 1 ampere, compre ás de mais de 2 amperes, façam o seguinte, com 3 baterias solde os terminais + positivo e - negativo em série, assim vocês terão mais de 11 volts por 2 amperes, ou se quiser poderá colocar 4 baterias total de 15 volts por 2 amperes, assim a potencia aumenta e você vai falar mais longe, se quiser e tiver espaço na caixinha, coloque 8 baterias de celular totalizando 15 volts e 4 amperes, sim pode alimentar o Walkie Talkie com 15 volts que ele suporta tranquilo, mas  vejam ás que sai mais barato, e ás que tem maior corrente, você usará mais tempo na rua ou campo conversando com um amigo na estação base. Há lembre-se que quanto maior a antena ou quanto você aproximar de um quarto de onda tamanho da antena, L11 vai ser menos espiras e o equipamento vai mais longe. Muito obrigado.

Waldir Cardoso.

Transceptor transistorizado 27 Mhz AM 4W.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Olá mais um transceptor AM 27 Mhz CB, publicado na revista Monitor de rádio e televisão Julho N 291 de 1972, parte 1 e Agosto N 292 de 1972, parte 2, de autoria José Carlos J. Telles. Enviado gentilmente pelo amigo Celio Silva Ferreira de São Miguel Paulista São Paulo. O amigo Celio Silva enviou-me por e-mail em fotos. Meus sinceros agradecimentos por ajudar o nosso blog e hobby montagens RTX. Achei ás revistas no blog do amigo Picco. Ajudem o blog do Picco lá tem centenas de livros revistas eletrônica, cursos, vídeos e informações. Baixe e leia com atenção: Revista parte 1. Revista parte 2. Veja publicação em nosso blog de revistas. O projeto na época todo transistorizado e controlado a cristal era uma novidade entre os faixa do cidadão CB e entusiastas de montagens de transceptores no Brasil, com uma potencia final 3 a 4W RF em amplitude modulada, o circuito conta com um bom receptor super heteródino com amplificador RF ANT, oscilador local controlado a cristal a selecionar S1A, 4 bobinas FI 455 Khz, AGC ou CAG, silencioso " squelch", amplificador áudio e modulador 4W, ficando a desejar um filtro CFU 455 Khz, filtro NB-ANL, medidor de intensidade chegada sinal. No transmissor o circuito conta com pré amplificador microfone no próprio PTT mão, Beep chamada, amplificador modulador com transformador modulação alimentando +B exitador "Driver" e PA, oscilador controlado a cristal a selecionar canal S1B, Driver, e PA, filtro LPF, filtro +Vcc. deixando a desejar um medidor de saída potencia RF, comutação eletrônica sem relés, O projeto poderá sofrer muitas alterações e aperfeiçoamentos que iremos ver nos esquemas a ser publicados. Uma das sugestões é para quem não dispõe dos cristais de 26 e 27 Mhz, poderá montar um bom e estável VFO em 26 Mhz, e um BFO oscilador em 455 Khz, adicionando a um circuito misturador para RX e TX. Outra sugestão, no PA um Mosfet IRF 520, veremos em esquemas sobre estas modificações. Vejam projetos e solução para substituir os nossos cristais de TX e RX foi publicado em transceptor AM com VFO e BFO 455 Khz.   Um projeto melhor elaborado Transceptor 27 Mhz, SSB, AM, FM com VFO e VXO. Outro projeto publicado na revista Eletrônica Popular 119-3, Junho 2001 de autoria do PY4BJC Nelson Chimentão. Mais um transceptor AM 2 metros, circuito de dupla conversão. Publiquei aqui um projeto italiano de VFO e VXO.. Atualizarei mês que vem esta página com os outros esquemas e modificações baseados em outros transceptores comerciais.

Esquema original publicado revista Monitor rádio e televisão.

Esquema original desenhado por mim e melhor elaborado.

Esquema 2: Atualizações substituições circuitos componentes, minimização de relés.

Foi atualizado 17-10-2023, AF coletor transistor TIP 32 é ligado a negativo.

Breve descrição dos circuitos atualizados e aperfeiçoados.

Esquema 3- Simples modificações aperfeiçoamentos nos esquemas preservando o coração do original, por consideração e respeito ao projetista: RX, FI com tensão regulada CI 7809 ou 7808 com diodo saída para negativo, em RX CAG (AGC) controlando o estágio amplificador RF, um super VXO 3 cristais que pode ser 26 Mhz ou 27 Mhz, muita atenção no indutor L 5uH, ele é responsável pela variação e estabilidade do VXO, veja nos projeto do PY2OHH Miguel. Ou ainda 3 cristais 9 Mhz x 3 terceiro harmônico = 27 Mhz, para maior variação de canais na faixa 11 metros PX (CB), neste caso o batimento de 455 Khz será por cima ou por baixo explicarei adiante, colocamos um medidor sinal S-Meter saída FI preta, colocamos um simples filtro ANL, um amplificador de áudio TDA 2003 5W para RX e TX modulador. Foram retirados o circuito de chamada beep TX, todos os relés de comutação RX e TX. Em TX adicionamos um microfone miniatura de eletreto em PTT mão com uma chave dupla TX RX, o pré amplificador microfone é o mesmo original porem ficará junto PCI com os circuitos, poderá ser parcialmente blindado caso haja oscilações ou apitos devido a posições dos componentes na PCI, temos na entrada amplificador modulador TDA 2003 um circuito de compressor que é acionado PTT em TX fazendo o transistor atuar como controlador de pulsos de saída e entrada de modulação, desta forma teremos melhor rendimento, menor distorções na saída de modulação AM para o estágio de Driver e PA. O sinal a ser transmitido vem do super  VXO 26 ou 27 Mhz e oscilador de 455 Khz BFO que entra no mixer transistor na base e emissor,  2SC 1815, 2SC 1675, 2SC 1906, ou 2N 2369, passando por um filtro BPF em 27 Mhz, são bobinas TOKO 10mm L 15= 9T, L 14= 9T 4T fio 32 AWG, o sinal é amplificado Buffer 2SC 710, ou 2SC 1675, 2SC 371, 2SC 2314, 2SC2086, 2SC 2712,  2SC 1957, 2SC 1973, 2SC 2091 ou 2N 3866, e vai ao Driver BD 135-16, BD 137-16, BD 139-16, BC 637, BC 639, os 2SC 2091 2N 3866, entre outros, o Driver e PA recebe +Vcc modulado assim o sinal amplificado vai final RF PA que tem dois 2SC 3420, BD 329-16 em paralelos, ou um 2SC 2075, 2SC 2078, 2SC 1909, 2SC 2705, 2SC 1964, 2SC 1398, 2SC 1974, 2SC 2166, 2SC 1306, 2SC 2029B. Driver e PA com dissipadores, saindo RF temos um filtro LPF colocamos o medidor de RF S-meter e uma chave eletrônica a diodos para comutação a antena RX e TX, toda parte de comutação RX para TX dos circuitos é feita na chave PTT, eliminando assim a chave de TX e RX com transistor PNP NPN, porem se o montador quiser poderá montar esta chave alimentando os circuitos em TX e RX ao ser acionado o PTT. Transceptores a cristais são semelhante a os esquemas desenhado VXO, e BFO, claro que os transceptores comerciais são maioria dupla conversão explicarei adiante.

Zoom esquema.

Esquema 4- Em RX colocamos um filtro depois da primeira FI 455 Khz, pode ser SFU 455 Khz, assim largura banda ficara em 10 Khz com melhor seletividade e ás FIs são ajustadas nesta mesma freqüência. Em TX oscilador 455 Khz BFO recebeu em série com filtro cerâmico 455 Khz um capacitor de 47 pf e um trimmer de 30 pf para ajustar sua saída em 455 Khz freqüência igual ao canal de FI. No PA final RF colocamos um transistor 2SC 2078 que pode ser os já citados para PA, cuidado ao comprar estes transistores muitos deles e outros de potencia e média potencia são falsos, para quem tem sucatas de transceptores retire os transistores teste e guarde-os.

Zoom esquema.

Esquema 5- Em RX adicionei uma chave para recepção locais e distantes, esta chave no CAG (AGC) para a alimentação de base do primeiro transistor amplificador RF, os resistores com * podem ser alterados para melhor recepção. Em TX PA colocamos maior potencia de RF final com IRF 520, vejam que tem 2 diodos 1N4148 próximos, eles serão fixados no dissipador próximo ao IRF 520 com pasta térmica, são como sensores de temperatura são ligados no circuito de corrente constante de bias regulando para 5Vcc em TX, em RX fica inoperante com a tensão Vcc que vem do led TX vermelho, baseado no RTX Andirá do PY2OHH. http://py2ohh.w2c.com.br/trx/andira/andira.html

Zoom esquema.

Esquema 6- Em RX o circuito CAG (AGC) vai ao baixo nível aproximadamente 0,7 Vcc em TX ficando inoperante,  podemos colocar o led indicador RX verde ligado na linha +9 Vcc FI com resistor de 1k em seu anodo e catodo para negativo.  O circuito de corrente constante bias TX mosfet fica inoperante em RX com tensão Vcc vindo do catodo LED TX vermelho, e tensão de 9 Vcc vindo regulador através resistor 470 R linha Vcc,  e diodo 1N 4148 ligado ao resistor 1k na base do transistor BC 328 ou BC 327, BC 557, BC 558, 2N 3906, todos circuitos são comutados através da chave PTT. Como já escrevi no esquema 3, o montador poderá montar uma chave eletrônica RX TX com transistores NPN PNP, o modo chave PTT que desenhei e para simplificar o circuito, e foi baseado em transceptores comerciais.

Zoom esquema.

Esquema 7- Para quem não tem como adquirir cristais desenhei um VFO baseado no YAESU 101B já aprovado e estável publicado em:https://projetosetransceptores.blogspot.com/2018/09/vfo-transceptor-yaesu-ft-101b.html. O indutor L será confeccionado para ressonar em 26 Mhz, os capacitores ligados a L sintonia CV e demais podem ser alterados, pesquise outros esquemas VFO e super VXO na página do PY2 OHH Miguel. O VFO tem que ter ligações curta de fio, use cabo coaxial, blinde todo circuito e capacitor de sintonia. Sobre os cristais do super VXO de 26 ou 27 Mhz, vocês poderão colocar cristais de 27 Mhz, porem terá de fazer batimento canal de FI por baixo, para isso é só regular o núcleo de cada indutor para receber o canal em 27 Mhz, vocês poderão minimizar ás FIs para 3 e ás encontradas em rádios AM, núcleo amarelo, branco, preto, os capacitores já são internos, neste projeto aqui publicado vocês poderão usar estas mesmas FI, indutores com 3 terminais primário e 2 terminais no secundário coloque a alimentação Vcc para entrar no meio, e uma das extremidade ligue no coletor transistor, não me recordo bem, mas acho que medindo do terminal do meio para uma terminal extremidade tem uma resistência e para a outra extremidade tem outra resistência, melhor colocar o coletor do transistor na extremidade que tem maior valor em resistência. Vocês poderão montar um transceptor com dupla conversão AM, com canal de FI 10.7 Mhz e 455 Khz, ou escolher outras FI combinando com os cristais que você tiver, pois vocês terão de montar 3 ou 4 oscilador a cristal de frequências diferente uma chave rotativa de 3, 4, 5, posições para cada cristal canal, a maioria dos transceptores base PX (CB) a cristais são dupla conversão, o Mixer TX sempre recebe ás duas frequências, uma que é a (comum) serve para TX e RX, forma os canais, e outra frequência gerada só para TX, a frequência (comum) tambem vai em RX para o primeiro Mixer, um outro oscilador a cristal envia uma frequência ao segundo Mixer RX formando o batimento de 455 Khz, ás frequências TX gerada pelo oscilador (comum) e outro oscilador somando ou subtraindo entra no Mixer que pode ser um transistor comum bipolar, ou Mosfet, J-fet, ou SBL a diodos, os transceptores a PLL usam um CI como Mixer. Veremos alguns esquemas de transceptor a cristal.

Zoom esquema.

Vejamos alguns esquemas de Mixer no VFO e VXO somando frequências e podemos usar para nossas montagens de transceptores.https://projetosetransceptores.blogspot.com/2017/07/vfo-e-vxo-mix-rtx.html  Em: https://projetosetransceptores.blogspot.com/2018/03/transceptor-am-27-mhz-projeto-vfo-rtx.html  Transceptor ALBA 3:https://projetosetransceptores.blogspot.com/2018/04/transceptor-am-fm-ssb-27-mhz-vfo.html VFO Gafonhoto:https://esquemasprojetoseletronicos.blogspot.com/2017/08/vfo-conversao-gafanhoto-7mhz-rtx.html e em outras páginas

Abaixo esquemas comerciais transceptores PX (CB) a cristal.



Zoom esquema.

Zoom esquema.

Transceptor SSB-CW 40M mono band.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Olá um projeto simples transceptor SSB-CW publicado na revista CQ em Janeiro de 1995 autor: Javier Solans EA3-GCY, e atualizado em 2009 por Joan Borniquel Ignacio, EA3-EIS, em sua página: http://ea3eis.com/articles/23.pdf Meus agradecimentos ao Javier Solans EA3-GCY por desenvolver e publicação na revista CQ, ao Joan EA3-EIS pela publicação em PDF da montagem, modificações, e por me autorizar para que eu modificasse o projeto atualizado. veja mais sobre este projeto em: https://esquemasprojetoseletronicos.blogspot.com/2019/05/transceptor-hf-ssb-cw-40-metros.html
Modificamos em 7 circuitos o projeto original do Sr. Joan Borniquel EA3-EIS, porem a estrutura do projeto foi mantida como original em pequenas modificações. Em RX: Na entrada de antena para RX temos uma chave a diodos com capacitor de 101 ou 100 pf a 151 ou 150 pf no LPF TX o sinal vai ao LPF RX e pré amplificador BF 980 porta dupla Mosfet, saindo ao BPF que vai ao Mixer através da comutação a diodo +Vcc RX, onde temos a entrada do VFO, e saída para FI que agora é de 10 Mhz e o filtro ladder, podemos usar bobinas de FI FM de 10.7 Mhz em L1, L2, L3, como teste, pois baixando um pouco mais o núcleo ou retiramos de 4 a 10 espiras poderemos atingir os 10 Mhz e regular com facilidade. O filtro Ladder ou escada pode ser feito com 4 cristais selecionados do mesmo lote que oscile na mesma frequência de 10 Mhz, com dois capacitores de 101 ou 100pf  ou 3 capacitores 101, 121, 101, o filtro é projeto consagrado de vários montadores famosos. então temos o simples modulador ligado so BFO LSB, USB, saindo o sinal ao pré amplificador áudio e CAG e S-meter e amplificador saída áudio.
Em TX: Temos um PTT com pequeno microfone de eletreto, um pré 741 com ganho pino 2 e 6, o sinal segue para o simples demodulador que já recebe o sinal de BFO USB, LSB, e vai ao amplificador e filtro escada ladder SSB, saindo o sinal para o Mixer que recebe o sinal do VFO e sai para o filtro BPF sendo amplificado por dois transistores e vai ao Driver sendo amplificado e saindo a saída RF PA Push Pull IRF 630 ou outros Mosfets, o sinal sai para o filtro LPF e vai até a chave a diodos que em TX conduz o capacitor 101, 100 pf para negativo, em RX o sinal passa pelo capacitor e faz o trajeto descrito acima no texto acima RX.
Outra comutação no filtro LPF TX RX, é adicionar dois diodos sentido inverso em série com um capacitor na saída ANT. vejam um Ex: https://projetosetransceptores.blogspot.com/2014/09/transverter-4011-ta-7358p-bf245.html

Circuito 1 original.

Circuito 2 original.

Circuito 3 original.

Circuito 4 original.

Circuito 5 original.

Abaixo estão os circuitos atualizados parcialmente modificados, foram feitas para que o montador possa simplificar ou melhorar o funcionamento e desempenho deste projeto RTX SSB. Vejam ás modificações.

Circuito 1: Modificamos o SBL-1 por um Mixer com circuito anel diodos e dois indutores trifilar, na entrada para o VFO um filtro atenuador de aproximadamente 4db, na saída para BPF TX comutado através diodo e Vcc +TX, assim eliminamos o relé RLP, temos depois do filtro BPF TX um pré amplificador de RF com buffer saindo para Driver.

Zoom esquema.

Circuito 2: Baseado no simples VFO do YAESU FT-101B https://projetosetransceptores.blogspot.com/2018/09/vfo-transceptor-yaesu-ft-101b.html

Circuito 3: Mantemos o mesmo circuito porem subimos a frequência FI e filtro para 10 Mhz,o filtro escada é mesmo do PY2 OHH  http://py2ohh.w2c.com.br/trx/ararinha4/ararinhaladder/ararinhaladder.htm  e  http://py2ohh.w2c.com.br/trx/ladder/ladder.html.

Pessoal eu errei os transistores são PNP e não pode ser 2SC 1815 que é NPN, os transistores tem que ser 2N 3906, BC 557, BC 558, BC 559, ainda o BC 556B ou outros silício uso geral PNP.

O esquema foi atualizado em 19-08-2019.

Circuito 4: Baseado no 148 GTL temos no BFO LSB e USB, com um mesmo cristal de 10 Mhz, o simples modulador e demodulador com uma só trifilar simplificado, no PTT temos agora um microfone de eletreto mais expansivo e melhor qualidade de voz, no pré 741 temos maior sensibilidade nos pinos 2 e 6, 741 potenciômetro 1M que poderá ser colocado no painel como Mike Gain, ou colocar um volume na entrada do microfone, na saída de áudio RX temos o econômico LM 386 que nos fornece um bom volume, ele está ligado direto em Vcc RTX, corte do auto falante no PTT, o resto do circuito CAG está original.

Zoom esquema.

Circuito 5: temos o Driver e PA modificados para Mosfet que podemos usar o IRF 630, e termos uma boa potencia na ordem de 20 a 25 W RF, em 13,8Vcc, notem que o regulador de bias tem um circuito corrente constante com dois diodos 1N4148 para compensar a temperatura que são fixados no dissipador de calor dos Mosfets, esta excelente novidade é do gênio PY2OHH Miguel http://py2ohh.w2c.com.br/trx/andira/andira.html no filtro LPF temos uma chave a diodos para ant. RX e saída para S-meter.

L1, L2= 18T 18AWG 0,9cm diâmetro 2cm comprimento.

Zoom esquema.

Circuito 6: Baseado no 148 gtl, entrada 13,8 Vcc regulador RTX, e chave eletrônica para RX e TX via PTT.

Zoom esquema.

Circuito 7: Um parcial diagrama em bloco e ligações do RTX SSB.

Pessoal um excelente projeto de RTX SSB que poderá ser montado com componentes garimpados de sucatas, como os toroides FT37-43 podem ser os de lâmpadas eletrônicas ou econômicas FLC compactas, os Mosfets de potencia do PA poderemos encontrar em monitores CRT antigos SANSUNG e outros, os fios para bobinas também, capacitores diversos poderemos encontrar no mesmo monitor, e em rádios antigos, encontramos capacitores e trimmers para nosso VFO, em seletor ou varicap de TV antiga encontramos os diodos varicap, e demais componentes e formas.

Visite a página do Sr. Joan Borniquel Ignacio, EA3-EIS,  e em PDF este projeto. Veja mais e a todos, muito obrigado pela espera da publicação total.

Waldir Cardoso.
