Este Mês trago alguns esquemas em uma modalidade de transmissão que ainda não publiquei. DSB, (Double Said Band) ou Banda Lateral Dupla. Como o nome diz, a modulação é feita nas duas bandas laterais LSB, USB é semelhante a SSB porem a portadora não é suprimida para uma das bandas, como um transmissor em SSB o rendimento RF é muito superior ao DSB, pois suprimindo a banda e só transmitindo em uma delas a potencia transmitida de RF pode chegar a 99 porcento, enquanto em DSB não se pode esperar tal potencia pois ela é dividida para ambas as bandas, o bom do DSB, é que pode-se fazer contato com estações tanto em LSB, e USB, e não precisa de filtro a cristal, o chamado filtro escada. Bem não vou aprofundar muito nas explicações. Vamos aos esquemas, são projetos simples e fáceis de montar, também não tem indutores para regular, se colocar ferrites toroidais ou baluns de TV, o que será um pouco trabalhoso é acertar o numero de espiras e fio que dê maior rendimento tanto em TX como RX, em alguns tem como confeccionar, mais terá de traduzir de Japonês no esquema original, enquanto aos transistores são do tipo comuns e JFET como BF 245. Os esquemas são maioria do JR8DAG, vale a pena visitar a sua página. http://homepage3.nifty.com/jr8
Esquema Original JR8DAG.
Esquema desenhado Original JR8DAG

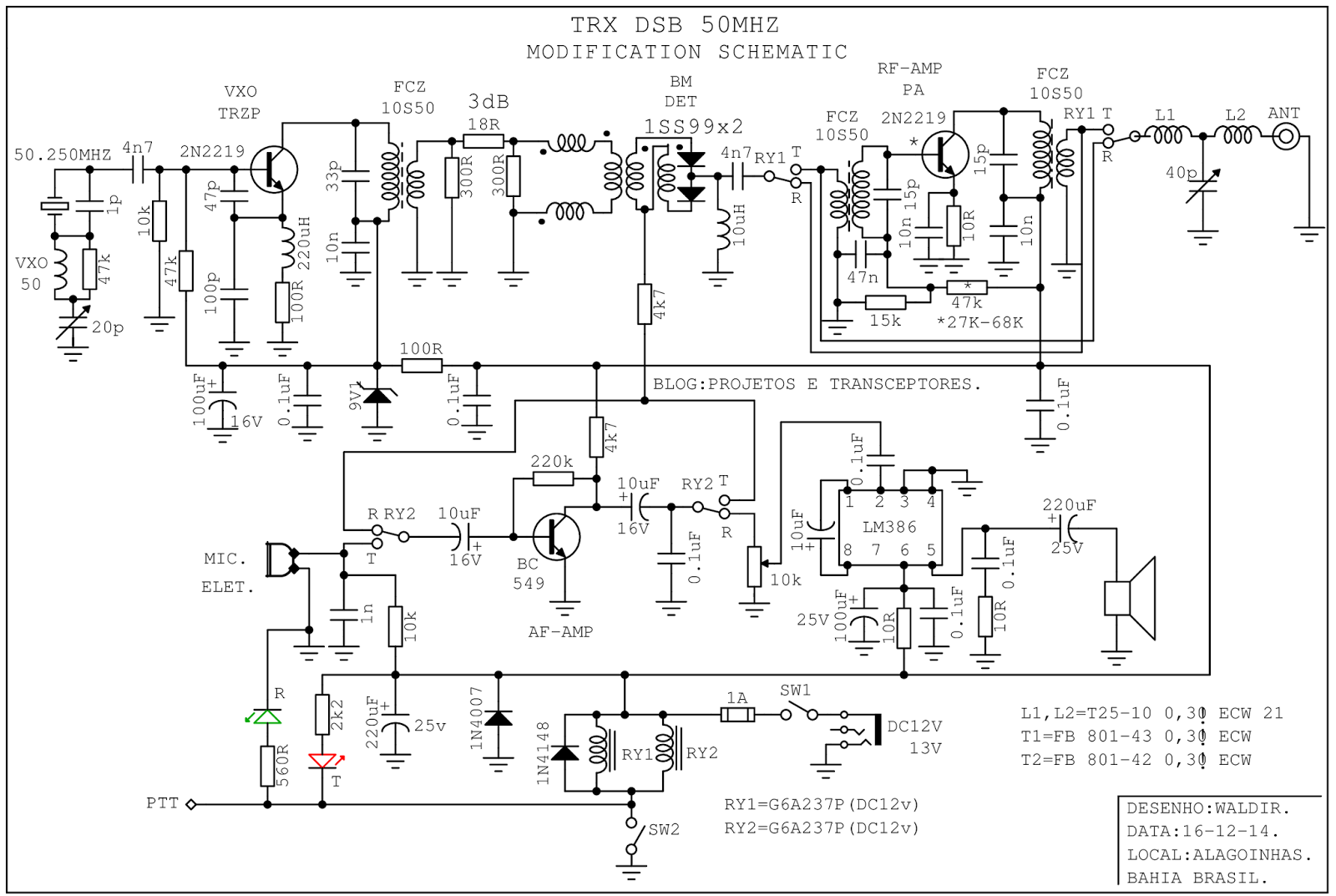

Aqui o esquema simples modificado por mim, façam testes com
o transistor no PA, vejam que eu substituir o JFET
Estes projetos de maioria Japonês em DSB QRP de alguns mW RF. não se espantem por ser de tão pouca potencia de RF, pois lá na Japão com apenas 100mW RF, eles podem fazer contato com distancias de até 10Km, como relata na página do Kazuhiro Sunamurahttp://translate.google.com.br/translate?hl=pBR&sl=ja&u= http://www.intio.or.jp/jf10zl/3trdsb.htm&prev=search http://www.intio.or.jp/jf10zl/ não se espantem pois 100mW  em 6m conseguimos contato no máximo 800 metros a 1km. aqui na minha região. Como de costume modifiquei os esquemas como teste, aumentando a potencia RF, cabe ao montador substituir alguns componentes como diodos do DBM, para 1N60, ou 1N4148. Indutores, transistores, resistores, por mais simples, e acessível ao montador, os indutores podem ser feito em ferrites Toroidais, mais alguns toroides não servem para alta freqüências 6M e 2M, melhor para essa freqüência Balun tipo binóculo de seletor de TV, os resistores que alimentam o transistor do PA RF deve o montador colocar um trimpot de valor superior ao indicado em +B, regulando para o melhor desempenho em RX e TX, depois coloca-se um resistor fixo, os transistores do PA podem ser BD 135-16, BD 137-16, BD139-16, BD329-16, 2N2219, 2N4427, 2N3866, 2N3553, para maior potencia saída de RF. Os FETs 2SK 241 pode ser substituído por BF 245, ou outro porta N, ou ainda modificar o circuito para os BF 961, BF980, BF 981, ou colocar um transistor comum BF199 ou outros alimentando a base, tudo fica a critério do montador. Os esquemas de 10M e 6M, o montador pode colocar um cristal de 27.000 Mhz, encontrado em placas de aparelhos de DVD, visto em foto, fazendo assim um TRX DSB para 11M, eu aconselho ao montador fazer duas ou três unidades como Walkie Talkie, com antena bobinada de 1,5 metros  para comunicação a curta distancia. Vale lembrar que para esse tipo de modalidade portátil melhor será na faixa de 2M entre 144Mhz a 148Mhz aqui no Brasil, pois a antena de um quarto de onda não chega a 50 centímetros de comprimento, nessa faixa os transistores que funcionam bem são os 2N3866, 2N4427, 2N2219, 2N2369, 2SC1906, BF199, e outros melhor consultar o Datasheet, os BDs não servem para essa freqüência, faça ligações curtas e pequenas.
Placas de aparelhos DVD, cristais de 27.000 Mhz.
Nesse projeto Japonês simples DSB 3 transistores de 10mW para 10M ou 6M, eu fiz uma pequena modificação nos transistores oscilador e PA, com o 2N2219 oscilando, já temos uma potencia maior no oscilador, entregando ao PA que também tem um 2N2219, que recebe os sinais de antena RX, e saída RF como PA, caberá ao montador fazer testes para uma melhor recepção e transmissão, o transistor pode ser outros, façam testes nos resistores de base para +B, coloque um trimpot e regule até obter melhor recepção e transmissão,  temos maior potencia de RF com o 2N2219, 2N4427 ou 2N3866. Na parte de áudio coloquei um BC 549, BC548 ou outro como 2N3904, retirando o transformador e o fone, coloquei um CI LM 386 ideal para operação portátil, e podendo assim acionar um auto falante com bom som, os cristais do oscilador poderá ser de 14,318,Mhz  10M, encontrado em placa de PC, ou ainda 27,000Mhz 11M encontrado em placa de aparelho de DVD.
Página em PDF link abaixo.
Esquema original desenhado.
Atualizados sentido diodo Modulador Balanceado. DBM. 21-02-15
Aqui já modificado em RF 20mW a 100mW, áudio LM 386.
Este com maior saída RF 200mW a 500mW, façam testes.
Esquema original Micro6DSB JR8DAG. http://www6.plala.or.jp/jr
Esquema desenhado Original Micro6DSB.
Modifiquei para ter mais RF poderá chegar a 1W RF.
Nesse projeto TX DSB 10M publicado na revista 73 MAGAZINE de 1971, com um erro no diodo zener no oscilador sem um resistor na linha do negativo, e com transistores PNP, eu fiz algumas pequenas modificações com transistores NPN que pode ser substituídos por outros já citados, se preferir pode colocar um cristal de 27.000 Mhz, para 11M, oscilando na freqüência fundamental.
Mais um erro visto pelo amigo Veridiano, sentido diodo DBM.
Bem amigos ai está, alguns projetos que os senhores podem também modificar, isso que eu faço é para mostrar a vocês que qualquer esquema pode passar por transformação. Vou colocar algumas páginas do Kazuhiro Sunamura JF10ZL que ensina como confeccionar indutores com ferrites externo de bobinas 10MM http://www.intio.or.jp/jf10zl/troid.htm este como confeccionar indutores trifilares para nossos projetos QRP http://www.intio.or.jp/jf10zl/fb801.htm nessa outra página como confeccionar DBM para nossos TRX DSB   http://www.intio.or.jp/jf10zl/dbmhow.htm Bem amigos para traduzir abra o Google Chrome e abra o blog novamente vá até aqui no final e click nos links, depois lá em cima no final do endereço a direita antes da estrelinha do Editor de Favoritos, click e selecione "Sempre Traduzir" para traduzir do Japonês, pronto sempre que você abrir uma página em Japonês o Chrome já traduz para português, ou o idioma do seu pais. Bem amigos espero que gostem desses esquemas, se alguém montar, ou fazer modificação na montagem favor entrar em contato comigo, vamos compartilhar pessoal, vamos ser generoso, mande comentários no rodapé do que achou dos projetos do blog, seu comentário será de grande importância para os novatos na eletrônica e em montagens. Muito obrigado.
