Este projeto do I5JRV, foi publicado originalmente em 31-08-2022. O projeto original do Sr. Alfredo Bernardi I5JRV, publicado na revista Elettronica Flesch Janeiro 1985. O autor usou RX, CI TDA 1190. Um completo CI em FM usado em TVs antigas, este já tem um pré e amplificador de som. Como este CI é ultrapassado, desenhei atualizei para o famoso TBA 120 muito usado TBA120S em auto rádios da BOSCH anos 90 no Brasil. Em algumas marcas de TVs de tudo antigas encontramos o TBA 120U, que também serve. O circuito equivalente do TBA120 original TBA120A, SN76660. Este projeto é o mesmo já publicado, porem melhor e atualizado, mantive os mesmos circuitos em TX RF. Os mesmos fundamentos dos cristais de PX de 27 Mhz para RX e TX sugeridos pelo autor. Os transistores RTX, foram atualizados, ás confecções das bobinas e indutores são ás mesmas indicadas na revista pelo autor. O montador poderá em falta do TBA 120 usar o CA 3089, ou TCA 3089. Um CI completo e muito melhor com mute silencioso (squelch) e muito mais.
Esquema 1- Em RX FM banda larga, atualizei canal de FI TBA120, com maior seletividade, com dois filtros de 10.7 Mhz na entrada do CI, todos circuitos RF RX alimentado por uma fonte de 8,7V estabilizada, no áudio um pré saindo do pino 8 TBA 120 entrando pino 3 do LM 386 através do potenciômetro de 10k volume. Este CI é econômico e muito usado em Walkie Talkie comerciais. Este RX poderá ser usado para sintonizar e ouvir músicas FM comercial. Em TX um modulador modula o oscilador a cristal em frequência, variando a capacitância do varicap BA182, BA109, BB809, etc. Temos um amplificador com ceifador e trimpot de 4k7 limitador de sinal. O sinal de áudio é dosado e pequeno para modular o varicap, o áudio deve ter um desvio de 5kHz de variação ou seja cerca de 1mV. Se o sinal de áudio for maior, a modulação será transmitida em FM banda larga ou WFM. o resto dos circuitos divisores, multiplicadores de frequência é o mesmo original da revista, no Driver e PA usamos o 2N 4427 ou 2N 3866, para ter uma saída de 800mW a 1W RF.
Esquema 2- Em RX retiramos a fonte estabilizada de 8,7V que alimenta os circuitos RF, ficando oscilador local a cristal estabilizado em 9V1 diodo zener. Os circuitos são os mesmos esquema 1. Em TX menor potencia com 2N 2369 no Driver, teremos PA 2N 4427 ou 2N 3866 com saída de 600mW a 800mW RF.
Esquema 3- igual ao esquema 2 em RX, em TX coloquei no Driver dois 2N 2369 em paralelos, assim teremos uma potencia saída PA 800mW a 1W RF.
Esquema 4- Igual ao esquema 1 RX porem ele é banda estreita de 455 Mhz, então não usa ás bobinas e filtros de 10.7 Mhz e sim filtros e bobinas de 455 Khz. Em TX colocamos um Driver 2N 4427 ou 2N 3866, e PA colocamos um MRF 237, Com saída entre 1,5 a 2W RF.
Esquema 5- Este esquema foi publicado aqui. é RX dupla conversão, FM banda estreita, Em TX temos um modulador com CI MC 1458 ou RC 4558P duplo operacional, com controle 4k7 de dosagem áudio no varicap, Este circuito de TX completo usa apenas 4 transistores pois o cristal poderá ser entre 16.000 a 16.440 Mhz, compensando a frequência pelos indutores, temos BF 199 como oscilador e triplicador, logo depois temos 2N 2369 como triplicador e depois o Driver 2N 4427 saindo PA MRF 237 com potencia de 2,2 W RF. Este RX não serve para ouvir FM comercial pois é banda estreita.
Esquema 6- Este esquema foi publicado aqui. É um RX de banda larga com o CI CA 3089, este CI é completo como já escrevi no começo, o bom é que tem modo silencioso (squelch), um atribuição a bons receptores FM ou AM. O oscilador local LC BF 451 é controlado pelo pino 6 deste CI. Em TX temos um oscilador dobrador a cristal de 54.5 Mhz, temos no PA 109 Mhz, não serve para 2 metros, para servir este cristal para dois metros teremos que fazer como o autor da revista fez: 54.5 : 3 = 18.166,6 x 4 = 72.666 x 2 = 145.333 Mhz. Ou então 54.5 : 3 = 18.166,6 x 8 = 145.333 Mhz. a primeira forma é melhor. Então assim o circuito TX deverá ter 5 ou 6 transistores, para termos uma potencia entre 1 a 2W RF na faixa 2 metros.
Eu desconhecia essa prática em cristais, dividir e depois multiplicar. Bem de multiplicar os harmônicos acima é comum nos circuitos osciladores e TX VHF a cristal, e logo aprendemos, mas essa de extrair 2, 3, 4, vezes abaixo, honestamente eu não tinha ideia. Mas que bom que podemos ampliar nossos cristais, não só montando dois osciladores e injetar os sinais em um mixer para retirar o sinal soma ou diferença, como sempre fiz.
Os esquema serve para vocês verem como em TX, quanto menos a frequência do cristal teremos que ter mais circuitos amplificadores de RF até chegar no PA saída RF. Aqui os receptores banda larga modificados LC poderão ser usados para sintonizar ouvir músicas FM 88 a 108 Mhz comercial com boa qualidade.
Lembrem-se que os Walkies Talkies devem ser bastante econômicos em RX e moderado em TX. O uso de uma antena de um quarto de onda é essencial para uma boa transmissão. Montando em caixa plástica, solde um pedaço fio de 50 cm encapado 0,75 mm no negativo PCI, bem próximo a saída de antena que será com cabo coaxial fino de 50 ou 75 Ohms. Passe o fio como bobina em volta das laterais da caixa, cole com cola quente, para fio ficar fixado, como no esquema uma perna fica solta e o começo vai a negativo. Esse é o negativo da antena. Como hoje temos baterias de lítio ou Li-ion, que tem maior corrente, podemos empilhar em série e paralelo, para obter corrente entre 5 e 10 amperes. Algumas baterias e fabricantes podem variar os tamanhos e tensões entre: 1,25V, 1,5V, 3V a 4,2 Volts, por isso escolha às com menor tensão e maior corrente. Pois a autonomia de conversação e duração de seu Walkie Talkie dependerá da corrente da bateria, a tensão poderá ser entre 12V, 12,6V, e 13,5 Volts. Com a tensão de 13,5 Volts vocês terão uma potencia saída RF muito maior de que uma tensão de 9 volts. ou seja, vocês vão chegar muito mais longe com 13,5 Volts. Depois de tudo pronto e quando for fazer testes de distância entre as duas unidades ou mesmo com algum colega PU, vocês ficarão emocionados e contente em ver o que você acabou de fazer com um punhado de pecinhas de sucatas, é uma emoção tão grande que não dá para descrever. Foi assim que me sentir quando fiz meu primeiro transceptor na faixa de PX e maior felicidade com as duas unidades móvel e base em AM 50 MHz.
Esquema 1-Walkie Talkie banda larga FM 10.7 Mhz 2 metros 2*W RF.
Esquema 2- Walkie Talkie banda larga FM 10.7 Mhz 2 metros 1*W RF.
Esquema 3- Walkie Talkie banda larga FM 10.7 Mhz 2 metros 1*W RF.
Esquema 4- Walkie Talkie banda estreita FM 455Khz. 2 metros 2*W RF.
Esquema Walkie Talkie banda estreita dupla conversão FM 10.245 + 455 = 10.7 Mhz 2,2W.

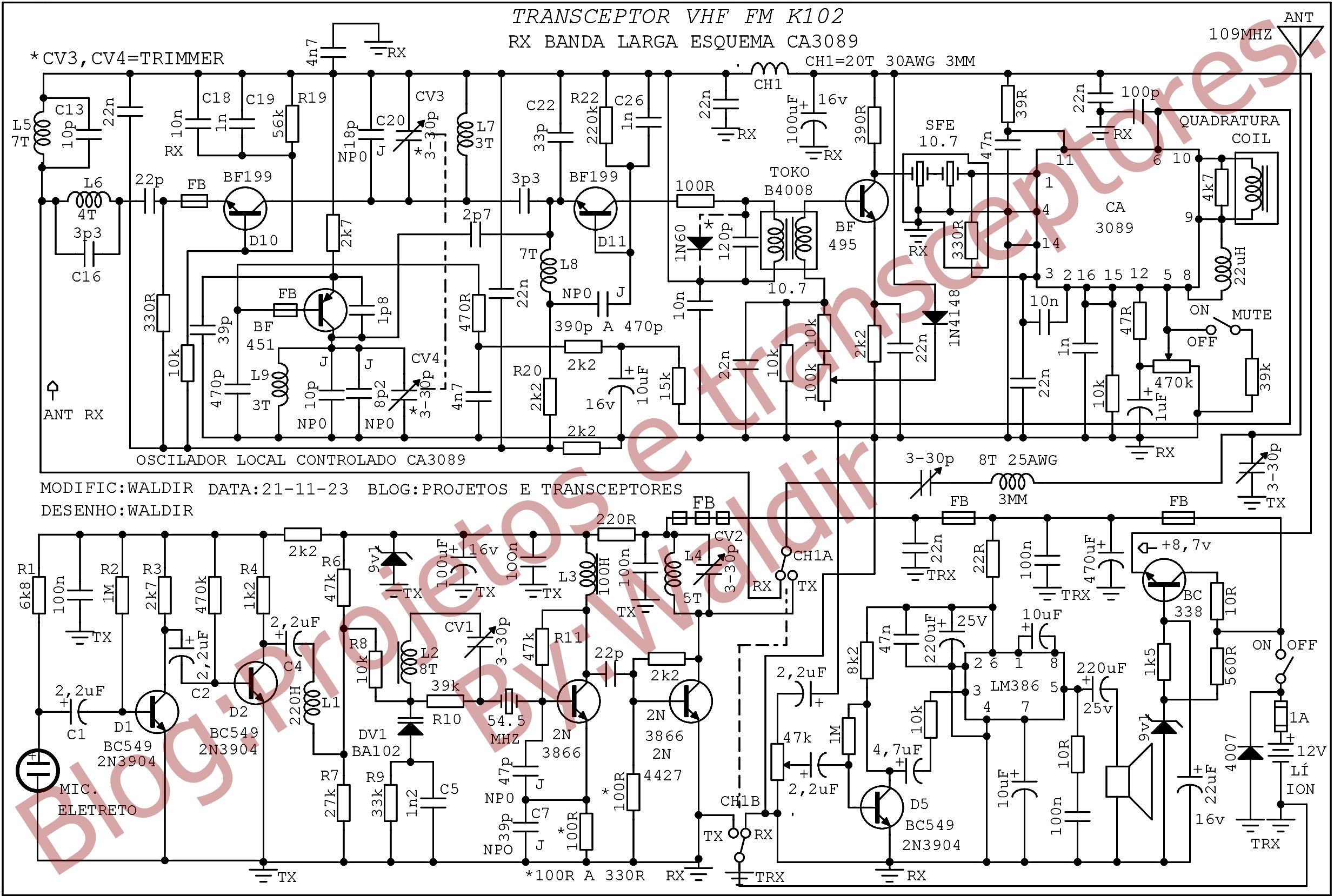

Esquema 6- Walkie Talkie Banda larga FM 10.7 Mhz 3 metros 1*W.
