Transverter per i 50 Mhz. CQ Elettronica atualizado.

Este transverter foi publicado nas revistas italiana CQ Elettronica dos meses 06-07-de 1990, eu publiquei na integra da revista no mês passado 06-2018 no meu blog de revistas em: https://esquemasprojetoseletronicos.blogspot.com/2018/06/transverter-10-metros-para-faixa-6.html: lá tem os links das duas revistas para download. Leiam o cabeçalho do blog onde tem escrito "O autor do blog não se responsabiliza por erros contidos no conteúdos dos esquemas".
Encontramos vários “gatos” erros de gráfica na publicação no esquema e na lista de peças, começando com a figura 2, o resistor R1 que está na lista de 150k, este resistor e quem alimenta +Vcc o coletor de T1 Transistor NPN que aciona com RF TX o circuito de comutação CI CD 4049 de +Vcc 12V TX, RX, R1 não pode ser de 150k este valor é muito alto, deve ser de 150 Ohms. Ainda na figura 2 no mesmo esquema T3 esta na lista como transistor NPN BC 237, mas é um transistor PNP não pode ser o BC 237, e sim um BC 327 PNP. Ás figuras 3 e 4 estão com nomes dos circuitos invertidos, na lista de peças C56 esta 000 pF, o certo é 100 pF capacitor do filtro LPF antena. Na revista do mês 07-1990 o circuito do Mixer SBL-1 está errado a ligação 3,4 para os diodos e faltando ligação na segunda indutor que sai para o oscilador local,  Para minha surpresa eu baixei os dois números posteriores da revista e não achei nada sobre os erros contidos nas duas publicações do mês 06, 07 de 1990. Lembro a vocês que eu sempre encontrei “gatos” erros em esquemas e listas de peças, por isso nunca confiei em nenhum esquema de revistas e lista de componentes, até em esquemas de transceptores encontro “gatos” erros, Já publiquei alguns no blog de revistas. Vocês tem que ter cuidado ao escolher um projeto de revistas para montar, deve ter um pouco de experiência com circuitos para que ao montar o circuito não fique perdendo tempo com erros contidos no esquemas, o pior é que quando o esquema é grande maior a possibilidade de erros, e só percebemos o ao montar e não funcionar. Neste transverter fiz algumas modificações retirando e adicionando e substituindo componentes nos esquemas e atualizei os erros original da revista. No próximo mês publicarei mais sobre este transverter com mais modificações e atualizações dos componentes. Vejam um outro transverter de 11 metros para 2 metros semelhante a este: https://projetosetransceptores.blogspot.com/2017/05/transverter-2-metros-10-e-11-metros.html
Esquema fiel da revista, os componentes com (*) tem erros.
Atualizado 21-08-2018. (S) U310 resistor 47R e capacitor 10nF.
Esquema atualizado ligações, parcialmente em alguns componentes.

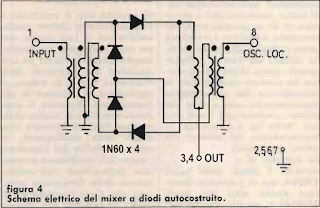

Pagina 55 da revista do mês 07-1990, esquema do Mixer já atualizado.
SBL-1 Mixer atualizado esquema original em zoom.

Lista de componentes atualizados servindo para os demais esquemas
que será publicados mês seguinte,
O Autor não escreve com clareza sobre a confecção do Mixer SBL-1, o esquema na revista do mês 07 está errado, alem disso o autor indica diodos 1N 914 que é semelhante ao 1N 4148, porem ele diz que é melhor o diodo shottky HP 2800. O Mixer tem os indutores que poderão ser enrolados em núcleo FB801, FT 37-43, vejam na página do grande gênio Japonês Intio como confeccionar um Mixer ou DBM com sucesso para o transverter. Veja: http://www.intio.or.jp/jf10zl/dbmhow.htm SBL-1 Mixer: https://www.minicircuits.com/pdfs/SBL-1+.pdf No mês que vem publicarei mais modificações deste transverter com melhor desempenho e potencia de RF.
Muito obrigado.
