Uma boa transmissão em SSB, nem sempre é aquele que tem potencia de RF, nada serve um transceptor com potencia de 100W RF sem um bom pré amplificador de microfone. A maioria dos transceptores comerciais, não tem um bom pré amplificador para o microfone, é simplesmente o básico. Por isso foi desenvolvido por Radioamadores e industrias: Microfone de base, Microfone PTT de mesa, Mike de ganho, PTT amplificado, pré amplificador para microfone etc. Este que publico aqui, foi construído na Espanha Barcelona e comercializado pela Sadelta no inicio dos anos 80. Este modelo MP-22 ou MP-12 é um pré amplificador e compressor com microfone de eletreto. Sempre muito usado desde quando os antigos Radioamadores começaram há 60 ou 70 anos atrás, para que a modulação ou voz transmitida ficasse mais forte, alta, expansiva, agradável em seus QSOs em SSB ou AM. Realmente a diferença é grande notável na modulação e na potencia de RF em SSB. Um transmissor em SSB com um pré amplificador no microfone fica com quase sua potencia total RF ou seja poderá chegar a 98% de sua potencia em picos. Eu não conhecia esta marca e os equipamentos. Este equipamento pré amplificador compressor da Sadelta MP-22, sem os circuitos amplificadores dos S-meter, vejam que o circuito de pré e compressor de microfone e semelhante ao Pré compressor de 10mW publicado aqui no blog, e também publicação original no blog. Este circuito da Sadelta é muito semelhante, porem o primeiro circuito entrada de microfone, o sinal de áudio sai pelo coletor de Q1, pois o emissor é aterrado através do resistor 1k e capacitor eletrolítico de 10uF, o segundo estágio amplificador temos Q2 saindo sinal também em seu coletor. A diferença do pré amplificador de 10mW para o Sadelta, também está no limitador compressor de áudio, entre os componentes resistores e nos diodos de germânio retificando a saída de áudio e sendo amplificado por dois transistor, que aterra o sinal de áudio de entrada para melhor equilibrar a entrada de áudio mantendo sempre em um nível de saída. Melhor montar o pré amplificador com microfone de eletreto, pois o Mic. eletreto já é amplificado. Modificamos um pouco a sua entrada, com sua tensão de entrada, com resistor de 10k, +B, e no resistor de passagem de áudio R1, de 22k para 1k, mas podemos variar entre 10k a 1k, poderíamos colocar um capacitor de100pF a 1nF ou 102 na entrada de R1 para negativo formando um filtro de RF, R1 poderá influenciar na impedância e sensibilidade que o montador quer para o microfone.

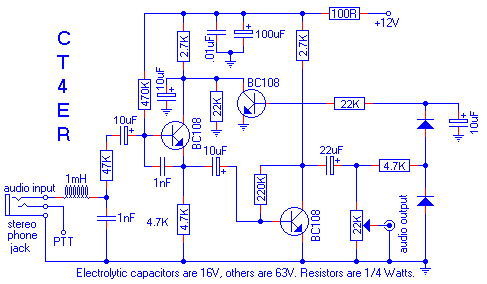

Este pré amplificador, com amplificadores para os S-meter na saída de áudio e no compressor de picos de áudio foi publicado na revista QSP Magazine COMPRESSEURS e CLIPPERS. Setembro 2014 N.º 44, pagina 35. O Sadelta MP-22, é um Mike de ganho e compressor, com S-meter, controle de entrada de áudio e na saída amplificada, controle de limite e controle de modulação. Semelhante a alguns circuitos pré amplificadores com simples compressor, este projeto simples de pré compressor 10mW já foi publicado aqui no blog diversas vezes, montei este dentro do Cobra 148 GTL que recebo boas reportagens do áudio. Vejam que na publicação da revista QSP Magazine COMPRESSEURS e CLIPPERS, tem o esquema original da Sadelta e abaixo uma atualização para melhor, com microfone de eletreto, e troca de capacitores e um resistor, adicionamento de capacitor eletrolítico. A marca Sadelta ainda fabricou outros modelos, simples com eco e beep. Desenhei algumas atualizações deste pré microfone com fonte alimentação do próprio transceptor 13,8Vcc, com filtro na entrada microfone, tonalidade e simples sem VU. Também está publicado no blog revistas com tradução em Português. Vejamos os esquemas abaixo.
Vejam a foto deste modelo MP-22 esquema abaixo.
Esquema original Sadelta 1982 MP-20, MP-21, MP-22.
Esquema atualizado Sadelta MP-22.
Esquema atualizado Sadelta MP-22 em componentes e microfone eletreto.
Esquema original Sadelta MP-22.
Esquema Sadelta atualizado 13,8Vcc.
Esquema Sadelta atualizado tone 13,8Vcc.
Esquema atualizado Sadelta filtro tone 9Vcc.
Esquema atualizado Sadelta filtro, bass treb.
