Prometi algumas atualizações do Miniceiver 20 metros.
Publicado na revista 73 Magazine no blog e no blog de revistas circuitos originais, e atualizações em
meses seguintes. Vejamos aos circuitos, todos os indutores são idênticos do
protótipo construído pelo autor do projeto. O Miniceiver é um transceptor SSB simples para iniciantes em RF SSB com pouca experiência em RF poderão ler que o autor escreve na revista e incentiva aos iniciantes que se habilitarem a montar. Lembre-se que podemos fazer algumas modificações em circuitos não críticos, mas testes serão bem-vindos, nos esquemas que desenhei vejam que alguns componentes com (*) podem ter seu valor para melhor desempenho e melhorias dos circuitos, principalmente no circuito 7 TX PA. Vamos escrever o que substituir, modifiquei ou adicionei do Miniceiver original, simplificamos os circuitos e atualizamos os componentes para atuais.

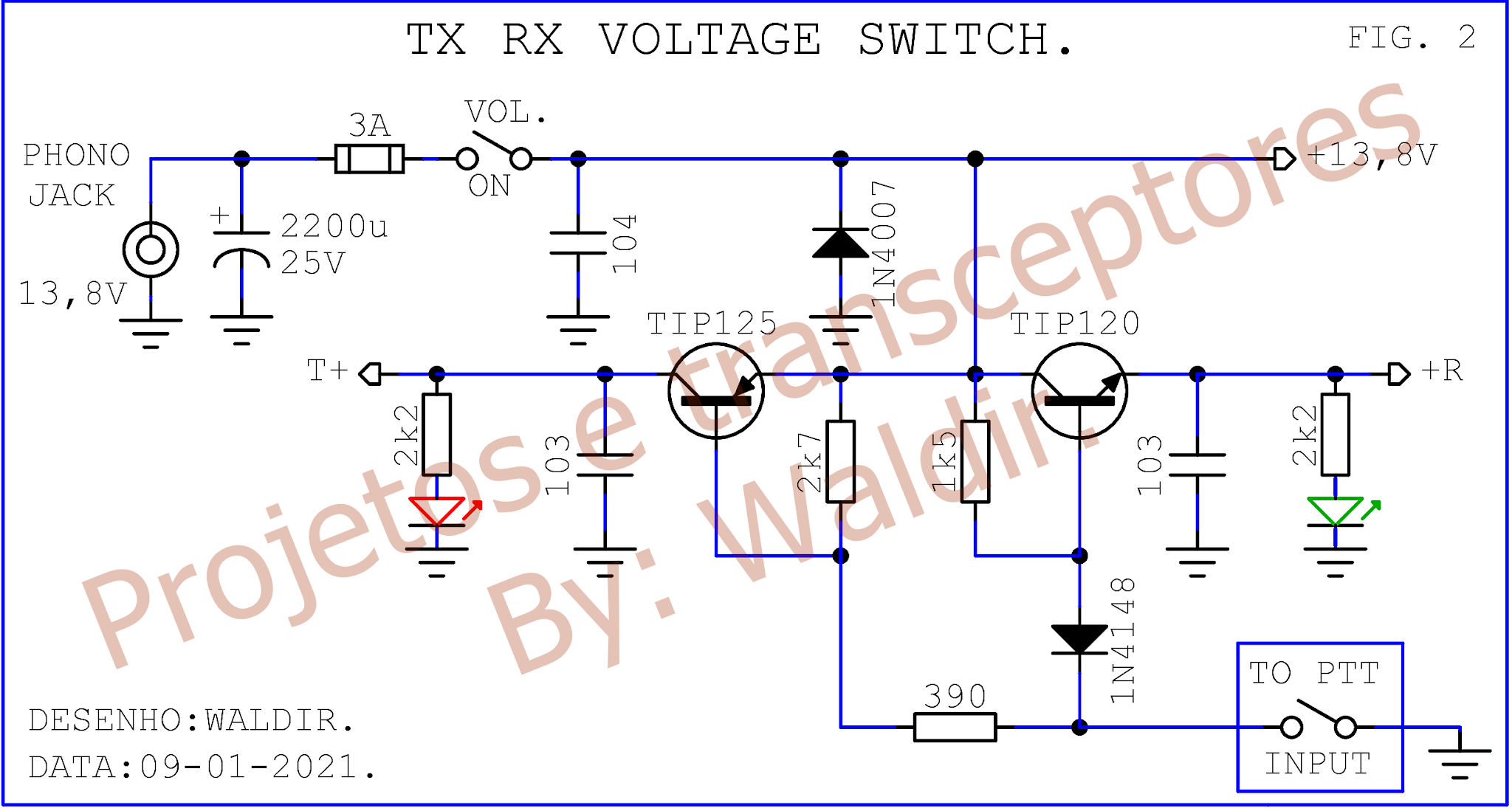

Fig. 2- Simplificamos a chave eletrônica de TX e RX com
apenas 2 transistores PNP, NPN de potência, a chave ON OFF será interligada no
volume AF. O led +T vermelho, e led +R
verde poderá ser um led bicolor de 3 terminais. A alimentação do
Miniceiver poderá ser entre 11,5 e 14,5
volts, sabendo que quanto maior a tensão no circuito TX PA maior será a
potência em RF.
Fig. 3- Atualizado para oscilar VFO entre 4.250Mhz a 4300 Mhz, mantemos este circuito VFO testado
e recomendado pelo autor, atualizamos VFO em +Vcc um regulador de 6 volts 7806,
ou na falta do 7806 um 7805 ligando com dois diodos 1N4148 em série para
negativo, modificamos a freqüência para usarmos um filtro cristal escada de 10
Mhz que serve para RX e TX. O BFO foi modificado com base no 148 GTL trocamos o
cristal para 10 Mhz, com opção das bandas USB e LSB, em S1 estabilizamos +Vcc
para 9 volts com diodo zener usamos os
cristais de 10 Mhz são encontrados facilmente, mas nada impede que o montador coloque
outros cristais frequências entre 8 Mhz
a 12 Mhz, contudo faça a diferença do VFO para que transmita em 20 metros.
Fig. 4- Mantemos todo circuito original do autor, porém
substituímos alguns componentes atuais e o filtro cristal escada para 10 Mhz,
mantemos o conhecido MC 1350 que é um bom CI de 8 pinos de fácil aquisição e AGC,
temos um outro que podemos substituí-lo SN 76600P com pinos iguais, mas o
montador poderá modificar se preferir este circuito de recepção.
Fig. 5- Passamos para parte pré áudio saída AF e AGC,
substituímos o CI de pré amplificador por um LM 1458, e como saída de áudio AF
um econômico LM 386, ligado alimentação +R, modificamos o circuito AGC mantemos
o CI LM 358 e adicionamos uma saída para s-meter RX.
Fig. 6- Modificamos e substituímos a entrada PTT com Mic.
Eletreto e chave RX e TX, substituímos o CI modulador balanceado e mixer MC
1496N para o famoso TA 7358P ou seus substitutos, LA 1185, AN 7205 com pinos
iguais. Com base em circuitos Japoneses e Ararinha, que é muito usado este CI,
o mixer poderá ser modificado com saída
para L8 do pino 6, os indutores L8 e L saída TX poderão ser idênticas L8, 8
turns bifilar e 3 turns, L deverá ter 8
turns e 3 turns.
Fig. 7- Mantemos o pré amplificador RF TX BF 964, e sua
saída em L9 e LX formam um filtro BPF, L9 e LX são originais Miniceiver, um 2N
3866 amplifica este sinal levando ao driver BD 139-16 que amplifica elevando o sinal ao PA IRF 510 Mosfet, os
indutores são originais ao protótipo Miniceiver. A potência em RF TX 20 metros
poderá chegar a 8 a 10 W RF, adicionamos na saída de antena RX um circuito para
medidor S-Meter servindo para TX e RX.
S-Meter- O circuito para S-meter mede a
intensidade de sinais das estações recebidos em RX, em TX mede a potência RF de
referência transmitida oscilando conforme modulação do voz do operador.

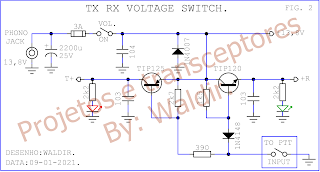

Chave +Vcc RX TX Miniceiver.
VFO BFO atualizado Miniceiver.
Receptor Miniceiver atualizado.
Pré e amplificador LM 386 AF Miniceiver atualizado.
Pré Mic. modulador balanceado e mixer TX CI TA 7358P.
Amplificador transmissor RF IRF 510.
Esquema S-meter RX TX.
Espero que gostem das atualizações e esquemas publicados sobre este projeto Miniceiver 20 metros, para quem gosta de transceptores nosso blog tem vários esquemas, vá no lado direito da tela e selecione um mês que aparecerá o nome de alguns projetos do mês selecionado.
