Substituto IC6 TA 7222AP por TDA 2003 Cobra 148 GTL.

Pessoal, quem curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.
Atendendo a alguns pedidos por e-mail desenhei e modifiquei o esquema original do Galaxy DX2547, para o Cobra 148 GTL. Á substituição do IC6 do Cobra 148 GTL TA 7222AP por TDA 2003 ou LM 1875. Este procedimento poderá servir para outras marcas e modelos de transceptores com mesmo TA7222AP ou outros CI, ligações parecidas. Vejamos o Galaxy com
TA7222AP. O procedimento é simples com base o circuito do Galaxy DX 2547. No Galaxy e outros com mesmo esquema e modelos iguais o TDA 2003 ou TA 7222AP não atua em TX modulador, só em RX. No Cobra 148 GTL e outros modelos como Cobra 18Wx st e esquema parecidos o mesmo amplificador de áudio com TA 7222AP serve para RX e TX AM modulador. Nada que impeça de copiar o mesmo circuito do Galaxy DX 2547 com o TDA 2003 para adaptar no local do original TA 7222AP do Cobra 148 GTL, o popular TDA 2003 é bom, se bem que o LM 1875 tem maior potencia e consumo de corrente, e poderá substituir na falta do barato e popular TDA 2003, os pinos são iguais. São pouco componentes e a troca é melhorar o áudio em TX AM modulador e RX no Cobra 148 GTL. Não tenho muito que escrever ou explicar, o técnico ou quem tem experiência em RTX sabe o que está fazendo pelos esquemas aqui, a troca ou substituição é muito simples temos que fixar TDA 2003 ou LM 1875 com seus pinos semelhantes ao IC 6 antigo, alguns jampers serão necessários. vejam outros esquemas de transceptores e tente fazer o melhor para ter um bom áudio no seu 148 GTL ou outro em TX AM. Vejam o datasheet dos CIs. Datasheet TDA 2003 veja datasheet do LM 1875. Vejam na Cbtricks alguns índice de rádios da marca Galaxy Feito a substituição de IC 6, faça um teste com seus colegas modulando em AM, escolha alguém que tenha um bom ouvido de músico, peça ás reportagens do seu 148 GTL, o áudio agora está mais robusto e mais forte TX, na recepção RX, não abra muito o volume com estações que chegue Sinal 7 a 9 ou + 30 dB, lembre-se que o auto falante do Cobra 148 GTL é de 8 Ohms  3 watt, abrindo muito o volume em RX poderá queimar o auto falante, melhor usar saída externa e colocar uma caixa som com auto falante de 10 watt RMS na saída de áudio.
Esquema original cobra 148 GTL Cbtricks.
Em círculo azul poderão ser substituídos, “C175 = 1000*uF 16V”, C181 = 1000uF 25V, C182 = 10nF. Em círculo vermelho são retirados e descartados, R197, R198, R227, “C175*”, C178, C179, C180, C182, IC 6 = TA7222. Em círculo preto mantem no circuito, “C175*”, C176, C177, R208.

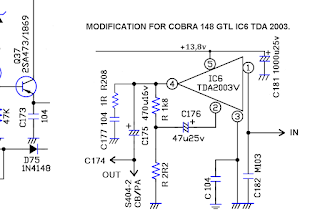

Nosso esquema para 148 GTL com TDA 2003.
C175 poderá ser de 1000uF ou o mesmo de 470uF antigo.
Abaixo uma das modificações no esquema do Galaxy DX 2547 para o Cobra 148 GTL.
Abaixo esquema original Galaxy DX 2547 TDA2003V.
Link Galaxy DX2547 com TA 7222AP.
 Cobra 18Wx TDA 2003 amplificador e AM modulador áudio classe B a transformador.
