Finalmente terminei às atualizações Cobra 148 GTL Malaysia de 1993.
Por favor se for fazer leia tudo com calma.
Depois de 17 anos fora da faixa 11 metros, voltei este ano e montei minha velha antena
Yagi de 4 elementos, modulando com Cobra 148 GTL Malaysia 11-1993 com amigos do Sul, Sudeste, Centro Oeste. Sobre o velho Cobra 148 GTL. Muitos ainda têm esta relíquia na estação, este Cobra 148 GTL comprei no ano de 2007 por R$ 250,00, até então eu só tinha feito o chucrute de +108 -79 com cristal de 11.112,5 Mhz. Modulando agora depois de 17 anos, comecei a notar que este velho Cobra 148 GTL estava sem fôlego RF, ou seja, modulação AM negativa, baixo áudio microfone, baixa potência de RF. Então partir para fazer algumas simples atualizações modificações das originais, às quais
não são relatados em fórum ou comentários na WEB. É impressionante como os fabricantes de transceptores fazem tais
absurdos como estes, tudo pela economia. Bem primeiro, para iniciantes e quem só sabe manusear o ferro de soldar, começamos a substituição dos fios dos indutores de entrada L 401, L 402, depois vamos substituir os fios finos 26 AWG e 24 AWG por todos 20 AWG flexíveis encontrados em fontes ATX PC, colocamos um simples
relé auxiliar 12V 10A, para fluir mais corrente ao Driver
2SC 2166, IRF 520 e PA 2SC 1969 ou IRF 520. Outros circuitos mais difíceis como troca de lâmpada LP2 S-Meter por dois Leds,
pré Microfone, amplificador
Buffer RF, serão também mostrados nesta publicação, para quem tem experiência em montagens e RF será fácil, porém aos iniciantes não aconselho a fazer tais circuitos e adaptar no seu 148 GTL. Vamos começar pela entrada de Vcc, L 401, L 402 tem original 20 espiras fio 24 AWG.
Substitua L 401, L 402 desenrole o fio 24 AWG e enrole
17 espiras fio 21 AWG, siga o mesmo sentido enrolamento original. Prosseguimos os fios de entrada depois de passar por L 401 positivo, original é vermelho 18 AWG flexível vai para S 402 chave liga desliga, saindo de S 402 com cor laranja, mesmo fio 18 AWG flexível estão corretíssimos, ligado a trilha da PCI que vai ao pino 2 IC4
MB 3756. L 402 negativo que vai para negativo de C 172 é cor branco 26 AWG flexível, um absurdo, errado. Já que sai da trilha IC 4 pino 2
MB 3756 para T1, original é cor preto 26 AWG, absurdo, errado. vamos substituir por cor laranja 20 AWG flexível, já o fio negativo está todo incorreto, cor branco e bitola 26 AWG flexível,
modificamos para fio de cor preto e agora é mínimo 20 AWG, poderia ser também 18 AWG e cor preto, mas como seu tamanho e pequeno, poderemos optar pelo 20 AWG flexível e cor preto. Vejam o que acontece com os fios finos 26 AWG nos rádios Malaysia 148 GTL nas
fotos 13,15,16. Com
cuidado vocês terão que alargar com uma broca e pequena furadeira, os furos na PCI ou com ferro de soldar e instrumento feito em casa tipo agulha grossa, feito de raio de bicicleta, para colocar os fios 20 AWG flexíveis. Substitua C 172 que é de 1000uF 16 volts, um absurdo, coloque um de 2200uF ou 3300uF 25 ou 35 volts, depende se couber no espaço do original. A maioria dos fios neste transceptor Malaysia são 26 AWG flexível, um absurdo, suas cores neste modelo e fabricante são às especificadas na postagem, outros fabricantes poderão colocar fios de cores e bitolas diferentes. Mas não acho que nenhum fabricante usou fios 20 AWG flexível que alimenta os transistores Driver e saída RF, bem como o fio negativo vindo de L402 para negativo de C 172. Isso fica despercebido até aos mais veteranos técnicos em manutenção de transceptores. Até da chave S 402-2 MODE LSB, AM, USB, que alimentam 13,6 +Vcc e modulação AM PA, são fios 26 AWG flexível, um absurdo, errado. Só com estas pequenas atualizações modificações, troca dos fios indutor e adaptação do relé auxiliar12 V 10A. 5 pinos, seu Cobra 148 GTL vai ficar bem melhor e com maior potencia saída RF. A conclusão desta postagem que comecei a um mês atrás, foram feitos os testes em todos os circuitos, O pré de microfone já tenho aqui
montado de 1995, mas mesmo assim montei um como testes com apenas dois transistores sem o circuito AGC, depois de aprovado, montei outro final com AGC e mais testes no AGC e o que está nas fotos. O mesmo aconteceu com o excitador amplificador RF, vários testes foram feitos por baixo da PCI até definir qual transistor, indutor, capacitores ficariam melhores e mais saída RF, até ir para o local dentro, lado dos componentes onde está nas fotos. Tem algumas atualizações em anotações do amigo
Adinei PY2 ADN, que podemos fazer baseada nos modelos
Cobra 148 GTL F. Ranger
TR 269DX "Falta ligação +13,8v para
pino 2 de IC4. Substituindo entrada Mic. R124, R126 de 10k por 4k7, entre outras, baixe e salve o documento do Adinei PY2 ADN. Vamos prosseguir em fotos, esquemas e comentários.
Vamos a atualização para melhoria do 148 GTL Malaysia.
Este Cobra 148 GTL é cobaia para as atualizações modificações e fotos.
L401, L402 original 20 espiras fio 24 AWG esmaltado.

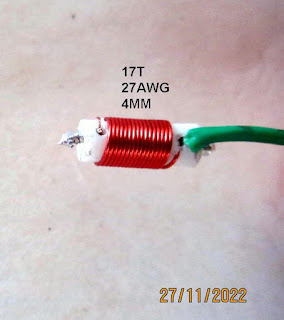

Modificado ou atualizado 17 espiras fio 21 AWG esmaltado.
O fio positivo 18 AWG que sai do novo L 401 para chave S402 liga desliga fica original. Já substituído e saindo do novo L402 por cima do T1, fio preto negativo 20 AWG do ponto "A" para "A". antes era fio branco. Já trocado C 172 para 2200uF 25 volts, e fio preto 20 AWG vai para L 402 negativo. O fio ponto "B" liga ao negativo IC 6 TA 7222AP ou TDA 2003, foi substituído 20 AWG. Fio preto 26 AWG estava sendo positivo, ligado do terminal T1, e vai ao + 13,8 Vcc positivo trilha IC4 pino 2. Vamos substituir por um fio cor laranja 20 AWG flexível. todos são substituídos por fios de bitola 20 AWG flexível. Estes fios vocês encontram em fontes ATX de PC, notei que ás especificações no fio de fontes novas 20 AWG são mais finos que os de fontes de 10 anos atrás, estes que usei são fonte antiga mais de 10 anos. Vejam foto abaixo os fios pretos, laranja substituídos, o laranja era preto original 26 AWG, substituir para laranja 20 AWG, ele vem ponto + "C" junto ao laranja 18 AWG vem S 402 liga desliga, trilha pino 2 IC4 MB 3756, e vai para T1 que alimenta IC 6 TA 7222AP ou TDA 2003, troquei o capacitor C 172, para 2200uF 25 volts, poderá ser 3300uF 25 ou 35 volts, depende do tamanho do capacitor. Vejam que tem dois furos, trilha IC4 junto ao +13,8V positivo laranja, o preto é + ponto "C" será substituído para fio laranja 20 AWG flexível, ligado para T1 foto acima.
Trilha positivo IC4 MB 3756 e furos que podemos usar para ligações. Fios laranjas que alimentará T1 relé serão ligados. Veja o fio abaixo verde 20 AWG flexível ao lado do outro 24 AWG flexível original ainda ligado. Será substituído os dois para 20 AWG flexível, verde ligado L 42, alimenta TR 38 2SC 1306, e roxo ligado a L 39 alimenta coletor TR 36 2SC 1969 ou IRF 520. Aproveitei os mesmos conectores originais, cortei os fios e soldei os novos, não esqueça de dar uma pressão no conector para que ele entre firme nos pinos de ligação, e isole todo o conector com os mesmos isolantes, como estava original.
Vejam os dois fios roxo, verde 20 AWG flexível prontos para ser soldado em seus lugares. Vejam como ficou os novos fios 20 AWG flexível, já substituídos e ligados como original. Ficou assim às ligações para TR 36, TR 38. agora sim aguenta corrente. Vamos agora fazer a adaptação do relé auxiliar para alimentar diretamente com +13,8 volts em SSB a saída PA. É mais simples e melhor colocar um relé 5 pinos de 12 volts 10 amperes, do que trocar os fios da chave S403-2. O esquema é muito simples, quem já instalou uma ou duas buzinas em carro ou moto sabe como fazer. O relé auxiliar só entra em funcionamento NA no modo LSB, USB, no modo AM o relé estará desligado, mas comutando NF MODE AM a saída de áudio modulado 5,6 volts indo ao PA RF. Vejam que o fio laranja da chave S403-2 MODE AM está solto sem ligação, pois o relé em repouso NF ou seja desligado, já está para modo AM. Isole sua ponta e deixe ele desligado. Estes relés de 12 volts por 10 amperes, vocês encontram em nobreaks, estabilizadores PC, e outros equipamentos.
Relé onde ficará, e ligações com fios 20 AWG flexíveis. Na bobina fio original azul 26 AWG vindo de S403-2, e um fio preto ligado a negativo. Fio laranja NA relé cima esquerda ligado positivo trilha PCI IC4, fio verde NF relé cima esquerda ligado em emissor TR 41 modulação AM 5,6 volts. No C relé centro abaixo fio azul ligado nos terminais nas saídas dos Driver conector verde, PA conector roxo. O fio AM laranja 26 AWG flexível vindo de S403-2 não precisa ser ligado, pois o relé quando desligado sem alimentação + positivo MODE AM os contatos do relé NF estão ligando a saída de 5,6 volts modulação AM de emissor TR 41.
Vejam às ligações cores bitolas de fios original Cobra 148 GTL Malaysia. Vejam abaixo esquema da CBtricks como fazer às ligações dos fios e relé auxiliar. No esquema S 402 está desligada, por isso o relé está em posição NF. Mais bem explicado e mesmo esquema adaptação do relé auxiliar. Vamos adicionar um capacitor de 1000 ou 2200uF 25 volts na linha +13,8 volts em C217, pois original C172 fica depois circuito de T1. Círculo vermelho veja foto abaixo onde ligar fio vermelho +13,8 volts. Gire sentido horário VR11 ALC SSB, mais ou menos 3 horas como está na foto. Independente do fabricante do 148 gtl não gire até o fim, deixe entre 1 e 3 horas.
Notei esta trilha que fazemos o chucrute queixo mole +8V RTX estava dando resistência, por ser bem fina a trilha da resistência do pino 1 IC 4 até onde queremos com boa regulagem, no oscilador, triplicador 33 Mhz e clarificador queixo mole. Por isso ligue um fio 26 AWG flexível vermelho do pino 1 de IC4 até esta trilha onde está o chucrute R44 ou outro ponto próximo vejam, mas fotos. Vejam o fio vermelho ligado onde era R44, ligado para o pino 1 de IC4. Vejam no círculo amarelo onde liguei o fio vermelho no pino 1 IC4, por traz da PCI. Substituição lâmpada LP2 por Leds do S-Meter VU.
Vocês já viram, ou seu rádio já ficou com S-Meter ou VU com cor amarelado ou preto e ressecado, é um absurdo como os fabricantes colocam uma lâmpada que fica quase grudada no visor do S-Meter. Um absurdo, pois o led já existe desde a década de 70 em transceptores como tenho meu FT 101B que tem dois Leds vermelhos na sinalização do VFO e CLARIFIER. Sei que o led branco ou incolor de alto brilho existe desde a década de 90. Até hoje o Cobra e outros rádios estão assim. Vamos aqui substituir esta maldita lâmpada que fez um estrago no S-Meter deste malaio. Vamos substituir por dois Leds de alto brilho, os leds eu retirei de lanternas comparada nas lojas de importados Chinês, mas vocês podem colocar apenas um led de alto brilho de 5mm ou 8mm, mas coloque um resistor em R169 de 1k5. Se for abrir o S-Meter que não precisa, tenha muito CUIDADO, muito cuidado mesmo, depois que colocar os leds, e limpeza ao fechar passe uma fita adesiva transparente durex como estava original S-Meter cor preta no painel visível, foi aberto para melhor visibilidade, e ajustar os leds.
Estes são os leds que vou substituir a maldita lâmpada. Com cuidado colocamos eles no local correto. Vejam a cor amarelada por cima do S-Meter. Feche o S-Meter com cuidado e passe fita adesiva para que não penetre poeiras.
Troque R 169 de 47R por 1k para os dois leds.
Conclusão das atualizações simples no Cobra 148 gtl Malaysia 1993.
Pessoal, até aqui às simples atualizações ou modificações para melhorar o nosso transceptor Cobra 148 gtl, por mais que ele seja um bom radio, ele pode ficar ainda melhor. Com apenas estas atualizações acima, você notará em TX, o ponteiro do S-Meter está mais acima, modulando em AM, SSB ouvirá reportagens que: seu sinal, áudio, estação está tubarão. Você ganhou dependendo do fabricante do seu Cobra 148 gtl, entre 1 e 1,5 W RF em SSB, em AM 300 mW a 500 mW RF. Acha pouco. Pois agora seu rádio vai esquentar o fundo mais do que antes. Calma, só se falar cambio estrada "longo", sua fonte deverá ter mínimo 6 amperes, bem regulada 13,8V e filtrada. Agora para vocês prosseguir terá de ter algumas experiências em áudio, RF, montagens, pois requer alguns equipamentos e experiência, eu não aconselho "Não façam isso" se não tem experiências. Às montagens atualizações publicadas aqui já passaram por testes, só no final que tudo foi arrumado como manda o figurino, e tirar fotos.
Vamos às montagens.
Primeiro vamos ao áudio TX.
Esta PCI usada e retirada de um equipamento, será usada para montar o pequeno circuito do pré amplificador microfone 10mW. É a primeira vez que corto com serra o lado cobreado para ligações. Estes são os componentes de sucatas para o pré amplificador microfone. Poderei modificar alguns componentes em testes finais, os transistores melhores serem novos.
Vista do lado cobreado pronto e instalado, vai ficar neste local para testes finais, são 4 ligações que devem ser feitas no pré amplificador. Positivo, VR405 Microfone, saída cabo blindado.
Ficou assim a montagem, será fixado junto a fiação.
Vejam como ligar o cabo blindado, o negativo foi soldado no terminal do indutor PCI. Não precisa de fio negativo, a tensão vem da malha do cabo blindado negativo, o cabo blindado tem aproximadamente 5 a 7 cm tamanho.
Do JAMP J16 8 volts RTX retiramos com resistor 680R a alimentação pré amplificador. Faça testes falando de longe 30 cm do microfone, deve ficar expansivo, ao ajustar mais no trimpot de saída de 20k, melhor, coloque um retorno no 148 gtl no modo CB em AM, e ouça com fone de ouvido, assim você estará ouvindo o que está transmitindo para todos ouvirem, ajuste o trimpot saída 20k até não apitar tudo isso deve ser feito com DINAMIKE VR 405 todo aberto.
Depois de tudo ok, e testes finais amarre a PCI bem segura com abraçadeira de nylon "enforca gato"
Vejam o esquema do pré de microfone, o circuito de AGC ficou melhor atuando na entrada do microfone, ligado no coletor do primeiro transistor, ao falar bem próximo ao microfone. o pré parava de funcionar voltando após alguns 1 ou 2 segundos, vários testes foram feitos, e melhor ficou bom mesmo assim, como esquema abaixo. O pré funciona sem este circuito AGC tranquilamente bem. A alimentação negativa deve vir pelo cabo blindado do ponto da PCI 148 GTL próximo a entrada de C108. Esquema atualizado pré amplificador 10mW para Cobra 148 GTL. Vamos ao simples amplificador excitador RF.
Alguns componentes para excitador amplificador RF, poderá ter modificações. Observe o indutor, será feito às saídas com fio flexível. Ligação dos resistores de base 220 R para negativo, 1k5 para positivo 8V TX, C 196 22nF por baixo da PCI para usar o furo PCI do negativo, C 163 de 2pF, foi substituído por um de 3p9 ou 3,9pF, alargando abanda passante. Confeccionei depois de alguns testes o indutor com 17 espiras de fio 27 AWG em um tubinho de pirulito bom, bom de 4mm. Estanhei às pontas dos fios flexíveis, passando-os por dentro dos furos e enrolando o fio rígido estanhados da saída do indutor. Depois de enrolar o fio rígido ao flexíveis soldei, e ficou assim. Vejam que tem canudinhos diferentes e mais finos. o que usei tem 4mm.
Cortei a saída do fio amarelo no furo de entrada, para que fique bem próximo ao transistor. Vejam foto abaixo.
Este circuito amplificador RF fará o fundo do Cobra esquentar muito, tenha cuidado.
Vejam que eu retirei C 196 e coloquei por baixo da PCI usei o furo negativo, capacitor de poliéster 103 100V, é para proteção do 2SC 2166. Outro angulo foto.
Este é o circuito simples, mas eficaz para dar maior potencia no PA do 148 gtl. O transistor melhor é BD 329-16 ou C, os BD 139 e BD 135, deram menor potencia. Este circuito e melhor para os IRF 520 tanto em TR 38 e TR 36. Este mesmo esquema foi publicado em 14-10-2015 na foto 10, mas parece que não chamou muita atenção, pela publicação substituição IC5 Mix S042P, agora atualizado e melhor aprovado por testes. Os capacitores 103 poliéster nas saídas coletores de TR38 e BD 329-C são proteção para não queimar o transistor pela base, caso o capacitor entre em curto. O coletor de TR38 neste meu Cobra 148 GTL Malaysia estava pedindo um capacitor de 100 a 150 pF, ao adicionar um capacitor por cima de coletor e emissor foto abaixo, a potencia aumentava, não sei se é só neste fabricante ou meu TR38 2SC 2166 está meio ruim, aliás tenho visto em outros 148 GTL que C 156 é 270pF e não 220pF como estão nos esquemas. Então o mesmo esquema, o capacitor 103 ligado no indutor para C191 ou fio verde que é ligado em L42, poderá não precisar, o meu não precisou. A potencia será aproximadamente 25W SSB picos, 7,5 AM portadora. Vejam o capacitor de 101 ou 100 pF J, os capacitores J são melhores para RF, se eu colocasse maior 120 pF até 150 pF aumentava mais a saída RF, porém a modulação AM fica um pouco negativa. Este capacitor aumenta a potencia mesmo sem o circuito amplificador, e aumenta mais com ele.
Olha fiz muitos testes este mês SSB QSO DX. Modulei com colegas de quinta região Paraná, Santa Catarina, nona região Mato Grosso do Sul cidade Dourados, oitava região Rondônia Porto Velho, e até matei muita mosca branca, o resultado é excelente, muitos colegas gostaram do áudio no máximo, e fiz o teste fechando o DINAMIKE para sair menor potencia RF SSB, mas segundo as reportagens, o melhor mesmo e ficar todo aberto, só que eu acho que exigir muito do 2SC 1969, o fundo do Cobra está esquentando bastante, vou ter que adaptar um dissipador com ventoinha ou cooler com ventilação forçada ao apertar o PTT. Eu fiz em 2004 uma adaptação no Cobra 148 GTL DX que comprei em 2004, não ficou bonito, mas serviu bastante para não mais esquentar o fundo tanto quanto esquentava. Vou procurar em meus estoques de sucatas dissipadores para adaptar no 148 GTL Malaio. Veja nas fotos o dissipador de TV antiga que eu cortei e adaptei em 2004 no 148 GTL DX.
Olha, achei em minhas sucatas de dissipadores, um deles vai ser adaptado para o fundo do Cobra 148 GTL. Não lembro. Tem que ser tamanho adequado e que prenda a ventoinha cooler. Opa achei hoje em minhas sucatas são de processadores PC, mas acho que uma delas servirá para adaptar no fundo do Cobra 148 GTL. Não façam a atualização sem antes ter em mãos todos os materiais. Vejam de lado todos são bons, eles são de processador de PC. Considerações finais.
Realmente o Cobra ficou muito bom mesmo, só o que deixa a desejar e a temperatura dos transistores. A saída RF do Cobra 148 GTL comparando com meu Yaesu FT 897, mostrou maior potencia do que diz o datasheet, ficou assim AM 7,5W, SSB 25W pico, mas eu não acredito. Não acho que um transistor que o fabricante diz dá 20W RF em 16 volts 27 Mhz, poderia dar 25W pico, com 13,8 volts, acho que deve ter aproximadamente 19W pico, isso é o que o transistor poderia trabalhar no máximo em 13,8 volts e bem excitado, com bom dissipador calor e ventoinha. Sei o seguinte o Cobra 148 GTL está muito melhor de que antes original. Quero agradecer a todos os colegas que modulei, seria injusto eu digitar o nome e estação de alguns e não de todos, meus agradecimentos de verdade a todos. Façam comentários quem montar e ter mais algo a acrescentar, esta página estará sempre atualizando conforme os colegas PX forem mandando comentários. Está tudo aí quem se habilitar a fazer às atualizações tenham muito cuidado.
Ontem 03-12-2022, passei o dia procurando e pensando como fixar o dissipador escolhido sem mexer nos transistores e diodos, e nem remover nada do fundo do Cobra. Pensei em fazer dois suportes para encostar entre os parafusos, e ao mesmo tempo dará abertura para a tampa fechar e abrir, pois o dissipador é grande sua altura. Sair a procura e encontrei uma barra de alumínio de cerca elétrica, mas é a plaquinha, eu não poderia retirá-la, tenho que achar outro menos espessura. Achei um alumínio de antenas parabólica analógica. Vamos ver se vai servir.
O dissipador é de PCI mãe PC desktop antigo.
Vejam que o dissipador tem esta abertura, é onde passa uma sinta de aço para ser fixado em um suporte, que aperta fixando-o no processador da PCI mãe PC desktop.
Retirando a imperfeição do pedaço já cortado barra de cerca elétrica, e no dissipador.
Não deu, a barra de antena parabólica era muito fina, mas tinha 3mm, tive que cortar duas da mesma espessura 4mm. Tive que tentar desbastar o pedaço menor até ele ficar com 3mm, não deu.
Então fui procurar lâmina de alumínio de 1mm que é a espessura da plaquinha.
Vejam lado direito a comparação a lâmina que já cortei e vai ser esta.
Vejam que elas são bem grossas 4mm, e mais o pedaço de 1mm.
Já lixadas e sem imperfeições estão boas.
Agora vamos procurar os parafusos, tem que ser maiores que estes.
Achei, como eu estou pensando, vou usar a mesma cinta de aço original para fixar, vamos ver se vai dar certo.
Não deu certo a cinta de aço. Eu achei uma barrinha de ferro tipo cantoneira de impressora, que sorte que eu nem estava pensando e nem procurando. Montei ontem mesmo, lá para 17:45 Hs. Deixei o respo para hoje.
Vejam como ficou, só precisou eu fazer dois furos na barrinha de ferro, e um furo no rádio.
Vejam tive que usar estes parafusos de rosca soberba, pois a lateral da barrinha não dava para colocar porca.
Vejam ficou muito bom, apertou e ficou bem rente os alumínios, agora é desfazer e colocar um pouco de pasta térmica nos pedaços de alumínios.
Este é o outro lado, calma que vou desfazer tudo para colocar pasta térmica.
Ok já passei um pouco de pasta térmica nos alumínios.
Vou montar novamente com cuidado e carinho.
Vamos agora para a alimentação do cooler ventoinha. Eu escolhi que quando eu apertasse o PTT TX, a ventoinha cooler começasse a girar. Então vamos partir para os testes. Não quero colocar relé e nem que ela fique trabalhando com 13,8 volts, então partir para os diodos.
Tr35 com diodo no emissor para o pino 5 PTT que vai a negativo.
Este é o esquema parcial do 148 GTL adicionado diodo 1N4148 emissor TR 35, e como vai ser ligado a ventoinha cooler, só 4 diodos, 3 1N 4001, e um 1N 4148, este último deve ficar no emissor do TR 35 como está o círculo vermelho, não precisava, mas eu quis colocar, para que a tensão de 11,9 volts não ficasse no emissor de TR 35, assim o transistor TR 35 está livre da tensão do cooler ventoinha em seu emissor. Só com os 8 volts original como deve ser do circuito. A ventoinha cooler vai ser alimentada com 11,7 a 11,8 volts aproximadamente, cada diodo dá uma queda de tensão de 0,7 volts que vezes 3 é igual a 2,1 volts menos em 13,8 volts.
Já está no local e ficou bem, cortei mais a pontinha que passava. Este fio verde próximo ao diodo, vai para o conector pino 5 PTT.
Vejam como ficou a ligação e bem isolada.
Vejam como ficou o dissipador bem distante do fundo do Cobra, muito bom para ventilação. Em testes, agora coloquei a tampa só para vocês verem a distância do fundo para o dissipador.
Vejam melhor a distância, mas está bem mesmo. Não esquenta nada, só o lado onde está o BD 329-C que esquenta um pouquinho, mas logo fica frio, o calor dissipa e é refrigerado.
Meus amigos que modularam comigo hoje 04-12-2022, todos me deram parabéns. Colegas de quinta região Paraná. Meus agradecimentos pelas reportagens, realmente eu estava modulando com este equipamento, minha antena direcional Yagi de 4 elementos, uma fonte de 12 amperes. Nunca gostei de lineares, botinas ou bi lineares, a alma do rádio é uma boa antena ajustada R.O.E baixíssima. Muito obrigado a todos, e vou continuar modulando para mais testes. E continuamos atualizando esta página ao longo de comentários e envios de projetos. Muito obrigado a todos.
