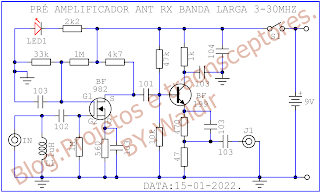

Este é um simples pré amplificador antena RX que poderá amplificar os sinais recebidos de 3 a 30 Mhz, foi publicado na revista CQ Elettronica Janeiro de 1988 paginas 104 a 105. Vejam no blog. Os semicondutores usados serão substituídos por componentes de dias atuais, assim podemos atualizar este pré amplificador e utilizar em outros projetos formando uma associação para melhor performace. Como é banda larga o indutor L1 é de aproximadamente 1 uH, caso o montador queira modificar para uma determinada frequência L1 deve ser retirado e adicionado um filtro BPF de um ou dois indutores sintonizados, em G2 do Mosfet o capacitor de 102 ou 1000 pF deverá ser substituído pelo qual será melhor entre 47 a 100 pF dependendo do filtro BPF usado. Vejam um esquema atualizado para frequência de 40 metros 7 Mhz, assim modificando os indutores e capacitores pode-se amplificar outras frequência.
Vejam com filtro BPF para 7 Mhz.
