Projeto Gerador de sinais.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.
O gerador aqui publicado e redesenhado atualizado é um instrumento indispensável e de grande ajuda ao técnico e montadores em RTX RX TX. De autoria de Newton C. Braga publicado na revista Saber Eletrônica 71 Julho 1978. Baixe esta revista e uma outra sobre 101 uso gerador de sinais lá no blog do Picco. Lá vocês terão milhares de revistas, esquemas, e muito sobre eletrônica. O gerador original são dois circuitos: oscilador de áudio AF e oscilador RF, no circuito atualizado adicionei estabilizador de tensão 78L05, para estabilizar a tensão dos osciladores e com isso ter mais estabilidade. O circuito oscilador RF com BF 199 poderá abranger altas frequências, o bom é ligações curtas em fios, uso de cabo coaxial RF e cabo blindado AF, a escolha de um transistor que oscile entre 150 a 200 Mhz, para algumas frequências serão necessário o uso de várias bobinas como mostra o autor do projeto, mas vocês poderão experimentar com um transistor que oscile entre VHF 200 a UHF 400 Mhz a confecção de mais bobinas nestas frequências, quanto mais alta a frequência mais crítico fica a montagem e ajustes. O autor descreve com detalhes os ajustes e como montar os indutores, além de fotos do protótipo, fiação em chaves e capacitor variável. Vocês podem ver a publicação da revista também em nosso blog de revistas. Espero que gostem deste interessante e simples instrumento que poderá ser melhor elaborado e atualizado por vocês. Muito obrigado.
Original esquema gerador de sinais.
Atualizado esquema gerador sinais.

segunda-feira, 13 de junho de 2022

Antena Yagi de 3 para 4 elementos 40 anos.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.
Resolvi modificar e instalar esta velha antena yagi de 3 elementos de uma marca bem conhecida no Brasil, depois que decidi colocar minha estação em atividade, mas ela é de 3 elementos, eu sempre modulei com direcionais de 4 elementos feita por mim com elementos de antenas de TV, então vamos modificá-la para 4 elementos e com gama curto circuitado voltado para o refletor como às antenas yagi das revistas italianas década de 80 e 90. É a primeira que vou montar com gama assim pois minha veterana yagi que modulava nas décadas de 90 e 2000 era com gama curto circuitado voltado para o primeiro diretor, com fio de aço. Esta vai com um gama curto circuitado 30 cm voltado para o refletor e com fio de alumínio, será um teste pois eu sempre montei com gama voltado para a frente, ou seja, para os diretores, mas será que tem alguma diferença no sinal de RX e TX, será que a antena rende mais ou menos db com o gama para trás ou seja para o refletor. Isso é o que eu quero saber depois que ajustar a R.O.E pois já saiu diferente da minha velha conhecida que só me dava R.O.E entre 1:1 a 1:2 sempre baixíssima está deu uma R.O.E de 1:3 canal 1 e 1:95 canal 40, muito ruim em relação às demais que montei, os testes serão feitos ao longo do tempo e reportagens de QSOs.
Desabafo sincero: Depois que montei minha antena 40 metros e 11 metros notei que às faixas de Radioamadorismo está falindo acabando. Ontem domingo 12 de Junho de 2022, coloquei o meu TS-50S fiz um "QSO" na sub-faixa de 6.925 Khz depois fui escutar ou "corujar" na faixa de amador entre os 7.000 Khz. Fiquei muito triste em ouvir um Radioamador com bate pato "Ping Pong" com o outro, relatando que iria vender todos seus rádios, iria fazer como um amigo dele que vendeu seus rádios e comprou uma moto BMW, eu só pude ficar ouvindo "corujando" pois não tenho prefixo de Radioamador, mas aquele diálogo ou "Ping Pong" o colega ainda ressaltava que não tinha mais interesse em possuir seus equipamentos que por sinal eram caros, e onde ele poderia falar com um rádio que custava muito dinheiro "QSJ" falava com um outro baratinho, além disso relatou mais que ficava livre de pessoas que poderiam ofende-lo e contrárias ás suas conversas. Pessoal eu conversei hoje com o senhor Joel que é radioamador há muitos anos ele me relatou que quando começou no Radioamadorismo acordava ás 4:00 hs da manhã para fazer "QSO" DX e ia até ás 16:00 hs, eu disse a ele que ainda peguei este tempo pois já fiquei noites sem dormir até de manhã fazendo DX com meu Motorádio FA-M21 em AM e uma anteninha baixinha dipolo, isso foi em 1983, e nós conhecia um colega aqui da cidade "cite" que fazia o mesmo com um CCE 40 canais AM, isso era no mesmo ano e ele prolongou por muitos e muitos anos. Hoje o Radioamadorismo PX, está na falência ou decadência devido à internet às redes sociais. Eu parei de falar "modular" entre os anos de 2005 nesta época ainda tinha muitos PX no Brasil, hoje 2022 montei minha estação meia precária com uma antena que não é tão boa, mas sempre foi esta antena que fiz muitos e muitos "QSOs" e DXs em SSB com Sul, Sudeste, Centro Oeste do Brasil com ótimas reportagens sobre minha estação. Hoje não sei se é a propagação ou se realmente o pessoal está desistindo do PX, na primeira semana com meu Voyager VR94 ouvir "copiei" muito bem os colegas de Rio Grande do Sul, mas a maioria em AM e canais baixos, muito difícil ter alguém em SSB canais altos depois do canal  20, eu então achei que fosse minha antena que estava ruim de recepção, então tentei e conseguir falar "modular" com um amigo de Rio Grande do Sul o amigo Márcio que por motivo de "QRM" não ouvir seus indicativos, mas o teste foi para mim satisfatório e depois sempre ouvindo "corujando" os 11 metros realmente notei que não é propagação e sim falta de pessoal para "modular" em SSB e fazer DX, o pessoal estão vendendo seus rádios nas redes sociais e não repõem ou comprar mais, migram para internet e redes sociais, pois eles acham que é mais prático um celular que não precisa de cabo coaxial, antena, fonte se residencial, medir e ajustar R.O.E, então um celular custa barato em relação a um bom PX e não tem acessórios e muito mais prático. Hoje em dias atuais acho que os rádios PX vai ficar entre aos que realmente tem no sangue o interesse em usar e falar "modular", fazendeiros que ainda tem no sangue e não gostam de celulares e redes sociais, caminhoneiros ou "cargueiros pesados". Hoje não vimos mais carros de cidadãos com antenas no fundo ou no teto, o que vimos é em carros viaturas de empresas, polícias, bombeiros, ambulâncias SAMU, segurança patrimonial. Enfim a decadência do Radioamadorismo vem por causa de nós mesmo, mas nunca vai acabar sei disso pois enquanto o homem usar a comunicação a distância e enquanto tiver pessoas que amem o Radioamadorismo ele será para futuras gerações e gerações. Eu amo o Radioamadorismo e está no meu sangue desde criança.
São elementos antenas TV antigas, vejam o que tem dentro, areia colocada por insetos.

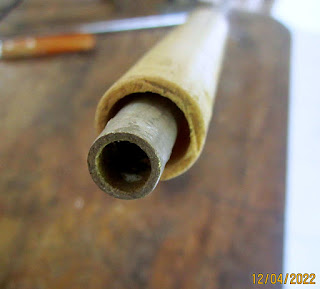

Vejam quanta areia, vejam que eu introduzo um elemento dentro do que será limpo.
Este é o elemento já limpo que será usado no segundo diretor da antena yagi.
Tenho estoques de elementos de antenas de TV antigos e outros alumínios bem fortes.
Uma das maneiras que emendo os elementos de antena de TV.
Outra maneira que emendo os elementos de antena de TV.
É a primeira vez que vou usar estes, suporte e Nylon.
Haste ou suporte de sustentação com Nylon para pássaros e estabilizar elementos.
Hastes ou suporte de sustentação para estabilização dos elementos e pássaros.
Vamos a modificação da velha antena de 39 anos de 1983 comprada pelo Celso.
Elementos modificados da original, foi emendados nas pontas e fixados com DUREPOXI.
O espaçamento do irradiante para o diretor é 1,10 metros.
Será o mesmo de diretor para diretor.
Será introduzido na gondola.
Será emendado assim introduzindo dentro da gondola.

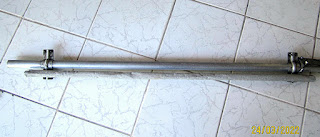

Haste já parafusada na extensão de 1,10 metros segundo diretor.
O tubo está meio velho e amassado mas será este mesmo.
Vejam os elemento serão introduzidos neste pequeno elemento mestre vertical.
Parafusos que fixa haste suporte e elemento mestre.
Vejam como ficou fixado o elemento mestre.
Ai será introduzido o elemento segundo diretor.
Assim será fixado os elementos segundo diretor.

Começo das hastes ou suportes.
Ponta das hastes ou suportes.
Vou manter o mesmo o refletor é a maior.
Assim será colocado a haste suporte de sustentação.
Refazendo isolantes do elemento irradiante com tubo PVC meia polegada.

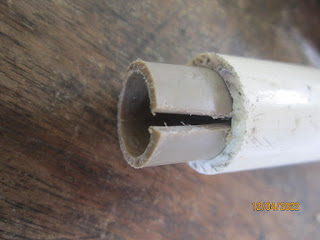

Elemento ficar centralizado e isolado coloquei um pedaço de tubo de meia polegada.
Veja como o elemento entra centralizado e seguro.
Calma ainda não é a montagem.
Está centralizado e isolado.
Poderá ser um pedacinho de tubo de meia polegada.
Entra certinho e fica muito bom.
Ficará assim mas ainda falta outro isolante na ponta.
Parafuso que fixará o terminal do cabo coaxial e gama curto circuitado.
O outro lado do tubo branco de meia.
Ficará assim.
Parafuso fixar cabo será trocado, e ainda vem mais um isolante vermelho na ponta.

Ajustando espaçamento entre os diretores, 1,10 metros.

Fixando a gondola para alinhar os elementos.
Refletor e começo do alinhamento.
Local do Irradiante sendo alinhado.
Primeiro diretor sendo alinhado.
E por fim o segundo diretor sendo alinhado.
Reforcei rebite elemento Irradiante pois estava peça mexendo frouxa.

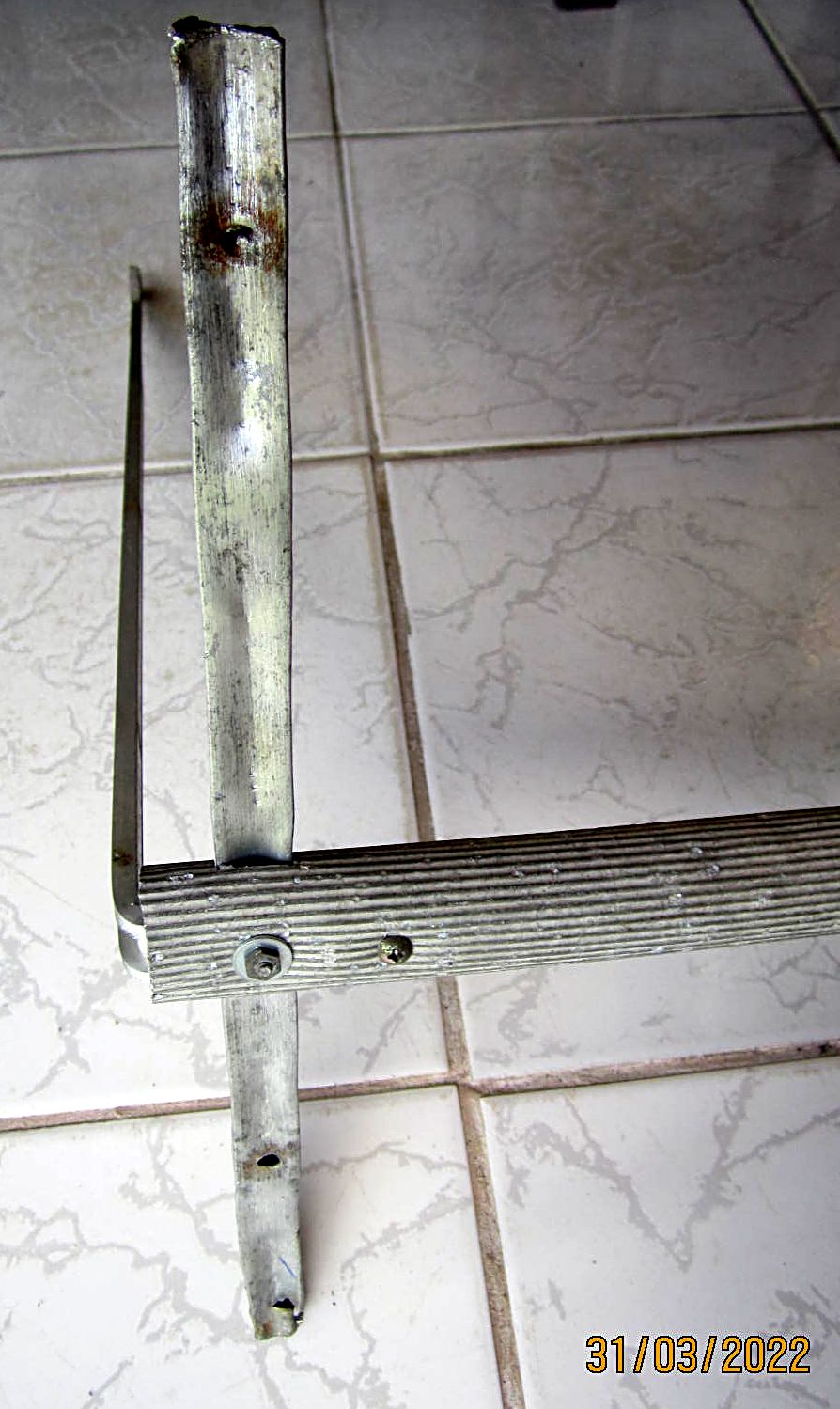

Tive que fazer estes prolongadores de ferro e alumínio.
O ferrugem corroeu ás roscas de 39 anos.
Vejam ás braçadeiras de alumínio e ferro com porcas de 39 anos.
A antena de 40 metros ficará bem abaixo da Yagi, acho que não vai interferir na ROE.
A antena será apontada para Sul, variando um pouco para Oeste.
Vou começar a fixar os elementos.
Primeiro o irradiante com fios de Nylon na haste suporte.

Diretores já prontos e presos com Nylon nos suportes.
Outro lado.
Vejam onde ficará o tubo próximo ao Irradiante.
Fiz um refletor como teste, como já fiz um "X" na década de 90.
Ao invés de Nylon coloquei fio 24 AWG estanhado.
Refletor fios 24 AWG ligando ás ponta no suporte para aumentar e segurar o refletor.
Ligação cabo coaxial e gama curto circuitado.
Veja como amassei o alumínio que sustenta os elementos.
Esqueci de tirar foto mas coloquei cola quente Silicone por cima da ligação do cabo.
A cola vai isolar da agua chuva as ligações e o corpo da antena.
Fio de alumínio para gama curto circuitado.

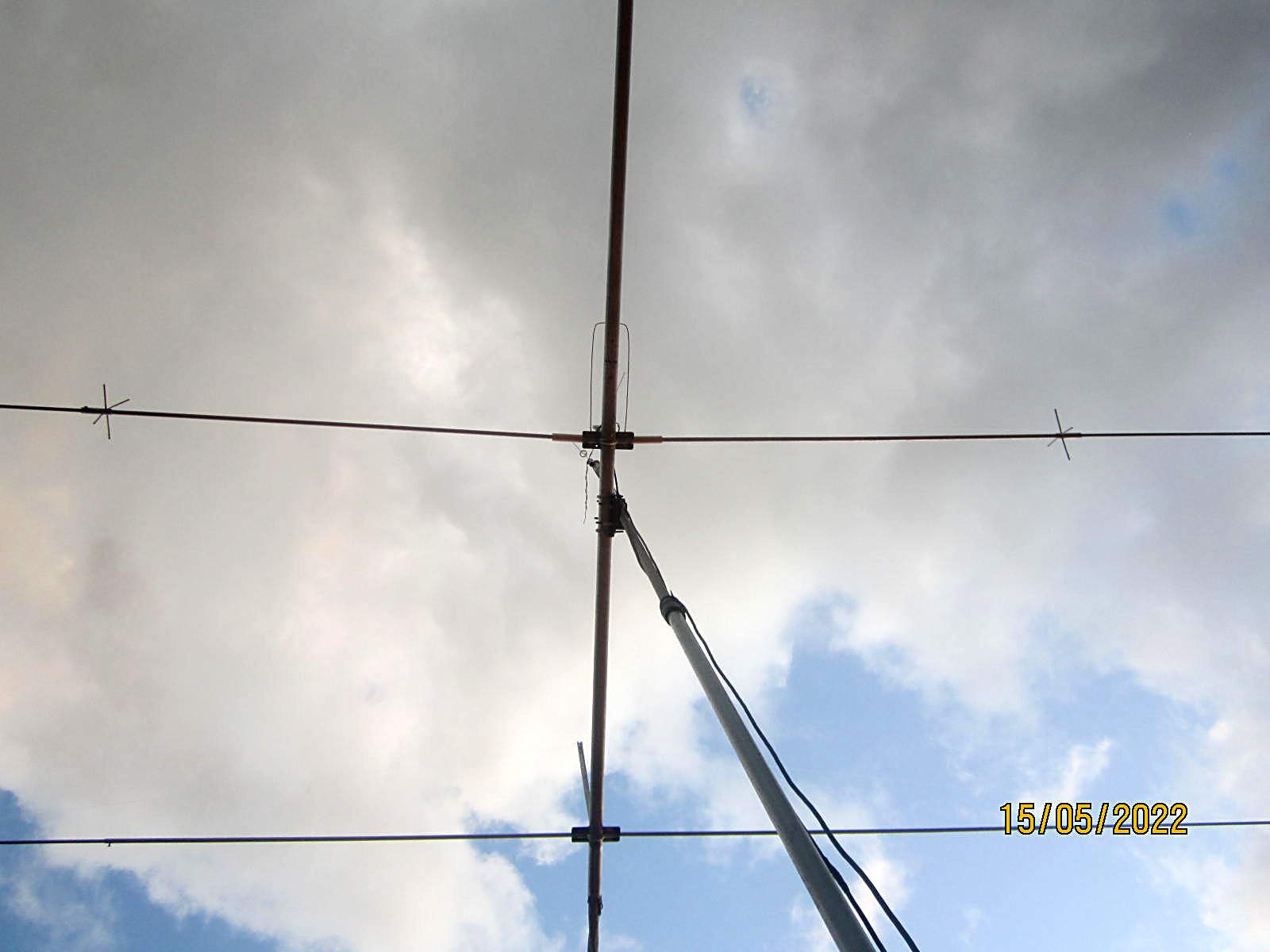

Antena já nas alturas e vejam o que não vi na montagem.
Irradiante ficou um pouco voltado para o refletor por causa do amassado que fiz nas peças que abraçam os elementos irradiantes. Muito ruim esta aproximação.
Comecei pela manhã e terminei agora vejam o por do sol entre ás núvens.
Na sequência a foto, ainda está claro este lado meio Sul e Centro Oeste do Brasil.

Vejam como ficou a direcional e abaixo a antena dipolo 40 metros.
Um zoom das antenas, vejam a de 40 metros abaixo do primeiro diretor.

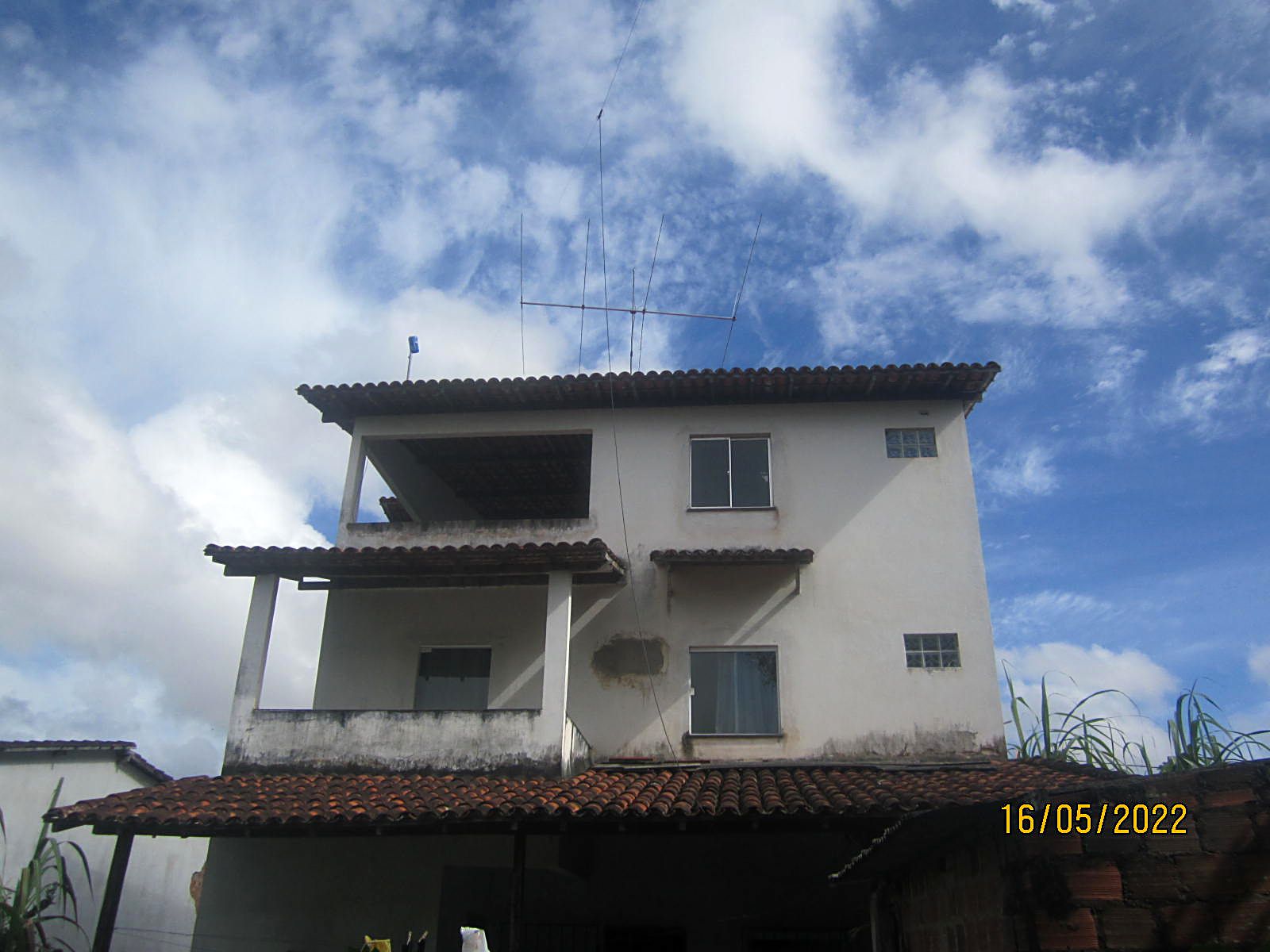

Foto tirada da rua na frente lateral casa para o sul.
Como ficou bonita, a Yagi e acima a VHF UHF unidirecional.
Canal 1 SWR 1:3.

Em zoom Canal 1 SWR 1:3.
Canal 40 SWR 1:95. Isso quer dizer que a antena está ressonando em canais mais baixos não.
Antena está com elementos irradiantes 2,64 metros.
Mas não é isso que está dando esta estacionária errada, nem esta ressonando abaixo.

Meus amigos estou postando e comentando sobre o nosso hobby que eu tenho no sangue desde criança. Me desculpa se faltou alguma coisa e o desabafo do que comentei é para cada um de nós refletir, nas nossas crianças e gerações que virão sem conhecer o Radioamadorismo e a importância do Radioamador ou comunicação a longa ou curta distancia sem precisar torres ou fios de internet, que o Radioamadorismo é e sempre será um meio de comunicação eficiente que temos que fazer com responsabilidade, respeito aos colegas, serviços de emergências, ponte, auxílio, bate pato sadio, aprendizado, gincanas, entre outro serviços aos cidadãos que o Radioamadorismo podem prestar, quando refiro-me Radioamadorismo é também para nós PX da faixa do cidadão (CB). Ás fotos estão na sequência, em outra postagem mostrarei  a antena VHF, UHF sendo testada pelo FT 897, a demora é achar o conector de antena ou vou confeccionar um. Muito obrigado.
Pessoal no dia 04-04-2023, depois de meio dia, teve uma forte ventania com chuva aqui na minha cidade, eu estava nesse momento na casa do Sr. Joel, tinha ido apanhar a doação que ele me fez, era uma surpresa e acabei demorando conversando, a chuva começou e esperei passar, lá na casa do Sr. Joel não teve ventania, mas aqui teve uma forte ventania que quebrou minha antena. Vejam ás fotos do dia que tirei o tubo e deixei a antena no telhado para os reparos e consertos, o qual só aconteceu hoje 01-06-2023. Antena estava bem amarada, porem não tinha cabos de sustentação, pois estava só a 4.4 metros de altura, e a antena de VHF estava no topo com 5.30, esta era a altura do tubo que fica na laje de cima de minha estação. Mas por estar enferrujado e podre não suportou os ventos e quebrou. Vejam ás fotos abaixo.
Vejam como foi forte o vento que quebrou, como se fosse nada.
Vejam que o tubo aparentemente está bom e novinho.

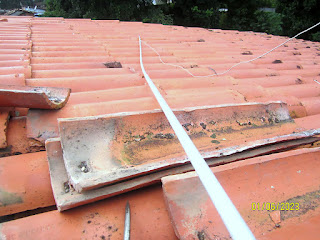

O refletor irradiante empenou e quebrou duas telhas.
Vejam que o segundo diretor quebrou, o primeiro diretor também ficou empenado.
Vejam de outro ângulo.

Agora vamos aos consertos e reparos no tubo que foi substituído, ficando com total de 5.8 metros, para a antena de VHF no topo, e 4.9 metros para a direcional. Vejamos ás fotos de hoje.
Vejam que a antena ficou no telhado a espera dos reparos e consertos.
Lá está o refletor lado esquerdo, olhando assim nem nota-se que está empenado.
Olha a antena VHF e UHF, ela será limpa e vou aumentar seu negativo esquerdo.
Terei que remover os parafusos que em um ano já estão enferrujados.
Este pedacinho é do final do refletor que alonguei para 3 metros cada lado.
Também quebrou na emenda, e terei que emendar novamente.
Vejam lá no finzinho do refletor o local onde ele estava.
Esta maior de baixo será uma emenda do segundo diretor.
Retirei o segundo diretor, consertei e já vai ser recolocado.
Agora este o refletor, foi difícil desempenar ou desamassar, usei a chave de virar ferro da minha construção desta casa, mas o que resolveu mesmo foi o martelo.
Veja que ele ficou todo torto, tive que desamassa-lo, mas ficou novinho.
Olha aí o velho martelo, veja como ficou o começo do refletor empenado.
Pronto coloquei para cima, veja de perto como ficou, parece que o irradiante ficou um pouco próximo ao primeiro diretor. Bem acho que é só na foto, porque olhando do chão, não vi esse probleminha.
Vejam como está o sol no horizonte, terminei já ficando noite, é sempre assim.
Acho que por causa do ângulo que eu estava tirando a foto ficou realmente parecendo que o irradiante estava perto do primeiro diretor.
Vejam que aconteceu o mesmo com o irradiante e refletor.
Pessoal, terminei ás 5:45 Hs, já estava noite aqui na minha cidade, fui logo ver como estava a R.O.E, e par minha surpresa, ficou melhor que antes, nos canais normais 27 Mhz, está como o pessoal diz zero de estacionária, ou seja 1:1 R.O.E nos canais acima do 40, 1:3 R.O.E, e nos canais abaixo do 1 até o menos -20, 1:1 R.O.E, excelente. Esta antena não está com a banda de R.O.E larga, não sei se é o gamma curto circuitado virado para o refletor. Eu sempre montei antenas de 4 elementos Yagi com gamma curto circuitado para os diretores. Não tive tempo de mudar o gamma, ou fazer testes para ver isso, mas fiz teste logo que medi a R.O.E e modulei com um colega chamado de garotinho da quinta região Paraná, foi um QSO rápido, a antena  é muito boa de recepção mesmo, transmissão também, mas isso é os colegas que podem reportar. Estou na frequência novamente será um prazer manter um QSO com os colegas do sul, sudeste, centro oeste, e norte, pois matei muita mosca branca com ela. Fica ai o meu relato e fotos, não confie em tubos velhos, só porque por fora está pintadinho, mas por dentro a chuva corroeu e enferrujou. Se eu soubesse disso jamais teria colocado este tudo, pois tive muito trabalho além do mais quebrou algumas telhas.
Muito obrigado. Waldir Cardoso.
