Simples explicações sobre nossos Encoder's. Os Rotary Encoder's ou Codificador rotativos, tipo incrementais. Usados em maiorias nos projetos sketchs do Arduíno DDS VFO, é um tipo de chave digital rotativa "A", "L", esquerda, e "B", "R", direita, com versão três terminais, e com chave de pressão na versão com cinco terminais, SWITCH, GND. Eles convertem o movimento angular (rotação) em pulsos que indica a mudança de posição. O lado dos três terminais juntos são como se fosse duas chaves interruptores que no movimento de rotação para "R" direita ou "L" esquerda, gera pulsos ligando e desligando rapidamente o lado Out "A" ou Out "B" ao "C" negativo "GND". Já o lado oposto com dois terminais geralmente SWITCH, GND Push Button, ou seja ao pressionar o eixo do Encoder, o lado "SWITCH" e ligado ao negativo "GND" fechando o pino do Arduíno para negativo "LOW". Em nossos projetos DDS VFO com Arduínos, encontramos projetos sketch, software, com Encoders fixados em uma pequena PCI redonda ou quadrada e componentes SMD por baixo, alguns tem resistores e capacitores, outros só resistores, geralmente dois ou três resistores de 10k SMD. Como não são críticos, e sem querer alterar nas linhas de códigos ou comando do sketch, software, podemos adicionar ou montar o circuito como os esquemas abaixo nos simples Encoder comprados da China. Não é difícil, comesse adquirindo 3 ou 5 resistores de 10k, 2 ou 4 capacitores de 104, 100nF ou 0,1uF. Monte em uma pequena PCI, ou se for só os 3 resistores e 2 capacitores solde bem nos terminais do Encoder para não ter mau contato. Vou postar algumas fotos e esquemas de Rotary Encoder simples e composto com PCI já dito neste artigo. Se não for adicionado ou ligado o Rotary Encoder que pede o sketch o DDS VFO não vai funcionar corretamente, em alguns altera-se o sketch e funciona. Estarei também postando mais sobre nossos DDS VFO encontrados na WEB, alguns com pequenas modificações feito por mim para adaptar melhor aos nossos projetos RTX.
Esquema Rotary Encoder nível alto +5Vcc na chave Push Button.
Mais referencia terminais Rotary Encoder.
Este sem uso da chave Push Button.
Como adicionar os componentes no simples Rotary Encoder.
Este esquema Rotary Encoder usa 3 capacitores de 104.
Alguns sketch's usam este Rotary Encoder com apenas dois capacitores de 104.
Foto em zoom Rotary Encoder com referencia terminais.
Foto Rotary Encoder com 4 resistores de 10k e 2 capacitores de 104.
Esquema da foto acima usado em alguns sketch's DDS VFO.

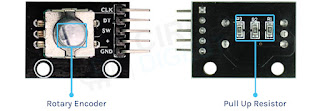

Foto Rotary Encoder que também são usados em nossos sketch's DDS VFO.
Foto lado cobreado e lado componentes Rotary Encoder.
Esquema Rotary Encoder foto acima.
Foto e ligações Rotary Encoder DDS VFO.
Foto esquema acima Rotary Encoder usados em alguns DDS VFO.
Outro esquema Rotary Encoder também usado em nossos DDS VFO.
