Transverter 145 Mhz 27Mhz, 28Mhz AM SSB 5W a 12W RF LZ2ZK.

Vocês, que curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês muito agradecido.
Este mês publico mais um transverter na faixa de 2 metros de 144 a 148 Mhz, dependendo do cristal usado no oscilador local (VXO). Desta vez trata-se do projeto Búlgaro do LZ2ZK na página: Bulgarian Amateur Radio Station em: http://lz2zk.bfra.bg/homebrew/trsv/trsv2/index.html salve o link, e a página em Word no Google Chrome traduzido para ler, é muito importante, em letras vermelhas baixe e salve tudo que precisa como: Confecções dos indutores, PCI, e tudo que disponibilizou e publicou em suas páginas sobre esse fascinante transverter, baixe o esquema original em PDF em: http://lz2zk.bfra.bg/files/2m_sch.pdf  PCI em PDF em: http://lz2zk.bfra.bg/files/comp.pdf . Fiquei entusiasmado com os detalhes e como o projeto simples foi bem elaborado com divisor capacitivo LC Filtro banda passante bobinas e tendo um sinal limpo em sua saída de TX. Breve comentário do circuito original: Na comutação de TX RX temos dois relés acionados pelo PTT na base de Q7 onde REL 2 K2 comuta a saída de antena do transceptor de 10 metros, em REL 3 K3 comuta a saída e entrada de antena de 2 metros, os transistores são de fabricação Búlgaro ou Russo, desenhei mais sete esquemas com nossos conhecidos transistores, o projeto é bastante simples, claro que como todo circuito na faixa de VHF 2 metros requer um pouco de experiência em TRX montagens e confecções de indutores, assim também vocês terão de ter instrumentos e uma bancada.
Este é o esquema original convertido pdf em JPEG.

Esquema 1- Original LZ2ZK, desenhado na integra.
Esquema 2- Atualizado parcialmente para 27 Mhz ou CB, com transistores que poderão ser substituídos por outros de menor potencia ou maior potencia, falta de transistores acrescentarmos em paralelo dois ou três para termos maior potencia, no PA temos um 2N 6081, que pode fornecer até 12W RF, no excitador um 2N 6080, e um 2N 3866 no buffer, colocamos um BF 981 no pré amplificador este Mosfet de porta dupla tem aproximadamente 250 mW RF, observe que eliminamos dois Relés, restando só um na comutação da antena do transceptor, o Mixer IE 500 comercial, veremos nos próximos esquemas algumas modificações inclusive no Mixer.
Esquema 3- Com a mesma potencia de RF e melhor elaborado, mantemos o coração do circuito do Sr. LZ2ZK, observe que eliminei a ligação para o PTT, coloquei uma chave a transistor BC 338 ou substituto acionado por RF do transceptor, o ATT atenuador de carga TX CB, agora com 50 ohms, dois resistores de 100 ohms em paralelo, podemos adicionar outros ATT, observe que o Mixer agora é de fabricação caseira, devemos respeitar os 4 diodos e os 2 toroides empregados, lembre-se que estamos trabalhando com freqüência alta acima de 140 Mhz, devemos colocar  núcleos FB 801-43 ou outros mas que tenha boa permeabilidade para esta freqüência, os diodos podemos fazer testes com o 1N 60, ou outros de germânio, os que desempenhar melhor nesta freqüência, enquanto ás espiras podemos fazer testes começamos com 3 espiras de fios 28 a 32 AWG, trifilar, se quiser poderão  comprar um SBL IE 500 Mixer pronto mas não é barato. Farei uma matéria sobre este assunto nas próximas publicações.
Esquema 4- É o mesmo do esquema 3, temos um 2N 3553 no PA que chega a 5W RF, observe que o circuito é praticamente igual, tendo só os transistores de menor potencia para fornecer os 5W RF.
Esquema 5- Com mesma potencia de RF 12W, mas temos dois transistores MRF 237 em paralelo no excitador, observe que o Mixer foi modificado a entrada de RF CB, e oscilador 117 Mhz, e saída de 144 Mhz, podemos fazer esta ligação deste jeito.
Esquema 6- Este esquema modifiquei o PA agora com o Mosfet RD15HVF1 que poderá fornecer 10W RF, o Mixer com Mosfet de porta dupla BF 981, observem que L9 está ligada +Vcc a “D” do Mosfet Mixer saindo no divisor capacitivo por um capacitor de 2pF ou 2p2 para L10, que entra em “G1” do pré RF BF 981 Mosfet porta dupla, temos em “G1” um sinal de 144 ou 147 Mhz já limpo, este sinal vai a L11 complementando a filtragem do sinal que alimenta a base do 2N 2369, 2N 4427, ou 2N 3866 temos na saída de antena um sinal em 2 metros com pouquíssimo harmônicos podendo o montador reduzir o filtro LPF por um de 3 elementos, deverá sair mais alguns milliwatt RF, comece a ajustar P1 Mosfet PA com P1 no centro, ajuste P2 entrada de RF 28 ou 27 Mhz CB para ficar com boa modulação SSB, e AM com sinal de RF limpo. Os componentes com (*) devem ser ajustados se precisarem, os pontilhados poderão ser adicionados. Em RX se quiserem estreitar mais a faixa e melhorar a recepção poderá colocar mais um indutor igual a L1 LC, sinal passando para L1 com capacitor de 10pF melhorando o filtro BPF. O oscilador local (VXO) agora selecione os cristais de 39 Mhz ou 40 Mhz, acho difícil achar cristais nesta freqüência fundamental, podemos colocar em segundo harmônico de 19,5 e 20 Mhz, ou outras frequências próximas, desta maneira cobrimos toda faixa de 2 metros aqui no Brasil de 144 a 148 Mhz, se seu cobra for (chucrutado, chicrutado ou esticado) modificação nos canais PLL, de 26 a 28 Mhz.
Esquema 7-Eu não poderia deixar de desenhar este circuito para colocarmos dentro do famoso Cobra 148 gtl, a potencia de RF é aproximadamente 10W, mas podemos montar o PA com uma maior potencia, se colocarmos o 2N 6081, ou não recomendado o 2N 6082, mas este deverá ter mais excitação, pois ele é de aproximadamente 25W RF, claro que não vai chegar a esta potencia neste circuito, mas com uma boa excitação podemos ter em torno de 20W RF PA, melhor fazer testes com este transistor, ou se preferir podemos colocar PA dois Mosfets em paralelo, teremos mais alguns Watts de RF ou 3 2SC 1971 PA em paralelo. Observem na modificação do circuito de Mosfet e transistor. Nestes circuitos 7, 8 temos um relé duplo contatos RL1, ou CH1 mini chave duplo contato, para comutação do transceptor CB ao circuito transverter saída e entrada do conector ANT. SO239 RL1B ou CH1B. Saida ou entrada alimentação +Vcc 13,75 V SSB e 5,60 V modulados AM RL1A ou CH1A, vindo da chave S 403-2 MODE, ao ligar para 2M, estas tesões +SSB +AM vai ao circuito eletrônico na versão com CH1 temos uma chave eletrônica na entrada de +13,8 Vcc com TIP 32 BD 140, BD 138, alimentando todo circuito, através do circuito eletrônico com ás tensões +SSB, +AM inda ao BC 338 que satura forçando o TIP 32 conduzir de seu emissor para coletor assim alimenta todo transverter. A comutação TX, RX é feita pelo pino 5 PTT, ligado a base do BD 140 que alimenta parte do circuito TX, e aciona a base do BC 328 forçando o transistor deixar de conduzir em TX. Na versão com RL1 é mais simples, uma simples chave on off liga os +13,8Vcc ao circuito e a bobina do RL1, e temos o mesmo circuito da CH1 ao pressionar PTT. Ás ligações do transverter no cobra 148 gtl está na página do mês passado em: http://projetosetransceptores.blogspot.com.br/2017/05/transverter-2-metros-10-e-11-metros.html aqui colocarei o mesmo esquema das ligações atualizado.
Pessoal atualizei os esquemas 7, 8 e texto como escrevei acima, o pessoal que está começando ficaria complicado acertar na comutação de +TX BD 140 chave eletrônica, estava errado pois o BC 338 quando acionado CH1, ou RL1, a tensão de 5,60 V AM, e 13,75 V SSB constante, vindo de S403-2 faria o BC 338 saturar fazendo o BD 140 conduzir sempre tensão +Vcc coletor TX, mesmo que fosse ligado ao PTT, isso não mudaria em nada. Não é isso que queremos para nosso projeto, a tensão no coletor do BD 140 só estará presente ao pressionar o PTT TX, assim estará correto como os esquemas acima e todos que publico. Peço desculpas aos que já baixaram os esquemas pois removi-los e atualizei texto como deveria ser.
Esquemas atualizado chave TX. 01-10-2017.
Esquema 8- O esquema é idêntico ao anterior, porem acrescentei em paralelo o Mosfet RD15HVF1, que poderá nos fornecer mais dois ou três Watts RF, os resistores de "S" ligados a negativo podem variar de 2R2x2 ou 0.56Rx2, ajuste P1 até obter maior potencia de RF, ajuste P2 que poderá ser substituído por um resistor fixo depois de tudo pronto. O resto do circuito é idêntico ao esquema 7
Esquema atualizado chave TX. 01-10-2017
Foto protótipo transverter 145 Mhz 28 Mhz LZ2ZK. na foto observem que só tem dois relés, o autor deve ter eliminado o REL1 K1 ligado em +Vcc 13,8V, ou esta na entrada +Vcc dos dois transverter na foto abaixo.
Foto em zoom observem na parte de cima os indutores de TX filtro LPF ANT.
Mais zoom dos indutores Driver, PA, e filtro ANT. LPF.
Foto PCI lado componentes original Transverter LZ2ZK.
Foto dos protótipos 2 metros e 6 metros transverter LZ2ZK.
Pessoal abaixo estão esquema de ligação dentro do cobra 148 gtl, e ás características das bobinas que baixei na página original. Como costumo a escrever minha ideia, eu gosto de transverter e acho melhor dentro do rádio, tem suas boas vantagens, não fica exposto, economiza fonte ou fio de ligações, conector e caixa, faz parte do rádio, economiza os transistores excitador e PA, agora tanto interno ou externo temos que ter tabela de frequências.
Ligações no Cobra 148 gtl em todos transverter interno.
Confecções das bobinas original da página LZ2ZK.

COILS
L1; L2; L3
N = 5 tur. CuAg 0.5мм; D=5mm; L=6mm; brass core (form from"LEN")
L4
N = 11 tur. ПЕЛ 0.35мм; D=5mm (Form and ferite core from "LEN") Y9-L2
L5
N = 11 tur. ПЕЛ 0.35мм; (form and core from "LEN")
L6
N =   9 tur. ПЕЛ 0.5мм;  (form and core from "LEN")
L7 ; L8
N =   7 tur. ПЕЛ 0.5мм;  D=5mm; L=6 mm; brass core (form from "LEN")
L9; L10; L11
N = 5 tur. CuAg 0.5мм; D=5mm; L=6mm; brass core (form from "LEN")
L12
20uH
L13
N =   5 tur. CuAg 0.8мм;  D= 5mm; L = 8mm
L14
N =   2 tur. CuAg 1.0мм;  D= 6mm; L = 4mm
L15
N =   10 tur. ПЕЛKE 0.8мм;  K 7x4x2 u= 600
L16
N =   5 tur. CuAg 1.0мм;  D= 6mm; L = 10mm
L17
N =   10 tur. ПЕЛ 0.8мм;  D= 3mm; L = 8mm
L18
N =   2 tur. CuAg 1.0мм;  D= 6mm; L = 6mm
L19
N =   1 tur. CuAg 1.0мм;  D= 6mm; L = 4mm
L20
N =   10 tur. ПЕЛKE 0.8мм;  K 7x4x2 u= 600
L21
N =   5 tur. CuAg 1.0мм;  D= 6mm; L = 10mm
L22
N =   10 tur. ПЕЛ 0.8мм;  D= 5mm; L = 8mm
L23
N =   2,5 tur. CuAg 1,2mm D= 7mm L = 4mm
L24; L26
N =   3,5 tur. CuAg 1.0мм;  D= 7mm; L = 8mm  58nH

L25
N =   4,5 tur. CuAg 1.0мм;  D= 7mm; L = 7mm  93nH













































sexta-feira, 2 de junho de 2017

Compras do ebay

Pessoal tenho que ser justo. Nosso blog é também para informar o que é bom ou ruim na nossa área de eletrônica, e compras de componentes é o que precisamos para nossos projetos. Publiquei no dia 18-04-2017 em http://projetosetransceptores.blogspot.com.br/2017/04/cuidado-nao-compre-no-ebayvoce-pode-ser.html, quero informar a vocês o desfecho deste caso, eu encerrei a reclamação no ebay e conseguir abrir uma disputa no PayPal depois de alguns dias o PayPal mandou um e-mail avisando que eu tinha recebido o reembolso do item, cadastrei minha conta e recebi diretamente na conta bancária. Vamos ás compras realizadas: Felizmente dei sorte com um vendedor rápido jk_parts em uma das três (3) compras feita no mesmo dia no ebay, foram  feitas dia 13 de Março de 2017, uma chegou dia 15 Maio 2017, 63 dias o prazo era de receber até dia 05 Maio 2017 chegou 10 dias depois, recebi mais rápido que alguns colegas de São Paulo, foram ao todo 5 itens em 3 vendedores no mesmo dia, até hoje só tinha recebido esta com os dois itens do mesmo vendedor jk_parts. Abrir duas solicitações dia 01-06-2017 para os dois vendedores:  worldchips e ywj4566  o último sem dar resposta estornou dia 02-06-2017 o valor pago do item a ser devolvido pela mesma forma de pagamento, o vendedor wordchips mandou um mensagem confirmando meu endereço e telefone e informou ser a empresa de entrega do Brasil, respondi que iria aguardar. Hoje 06-06-2017 pela manhã mandei outra mensagem para o vendedor worldchips. Logo depois que enviei a mensagem ao vendedor wordchips minutos depois recebi os dois envelopes que faltavam, fui logo mandar uma mensagem ao vendedor ywj4566 que eu havia recebido o item, e para ele cancelar o estorno, mandei uma mensagem ao ebay que dava erro ao enviar, enviei uma ao vendedor wordchips e que já havia recebido o item e cancelei a solicitação no ebay. Sobre a compra que chegou primeiro: vendedor: jk_parts. envelope e de papal grosso mas pode ser violado pois basta puxar devagar na borda que a cola vai liberando um papel do outro aos poucos. Vejam na foto 3 que eu rasguei a boca do envelope, mas se eu quisesse abriria bem devagarzinho e ficaria intacto pronto para fechar novamente pois o adesivo e autocolante. Os componentes chegaram perfeitos e tudo ok.
Estas 3 fotos abaixo é o envelope com os componentes vendedor jk_parts..
Verso do envelope.
Vejam não há selo de lacre ao fechar o envelope.
Aqui abertura do envelope e os componentes enviados corretamente tudo ok.
Olhe que ao abrir foi rasgado, talvez o mesmo seria se alguém violasse.
Abaixo os dois envelopes que chegaram hoje 06-06-2017, para minha felicidade recebi todas ás compras realizada no ebay dia 13 de Março de 2017.
 Foto abaixo envelope vendedor: ywj4566.
No dia 06-06-2017, enviei um e-mail ao vendedor que me passou a conta do PayPal eu então fiz o pagamento, e agradeci ao fornecedor.
 Foto abaixo vendedor: worldchips.
 Abaixo verso dos envelopes.
Detalhe do lacre anti violação verso envelope vendedor: ywj4566.

Detalhe envelope de plastico e lacrado vendedor: worldchips.
Vejam como o envelope ficou todo danificado com a abertura.
Abaixo os itens são 10 chaves on off on, estão tudo certo.
Envelope de plastico não tem como não danifica-lo ao abrir.

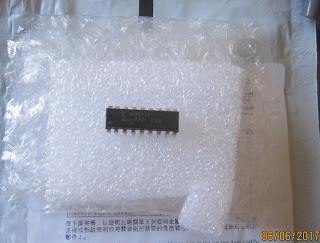

Abaixo foto do PLL cobra 148 gtl MB 8719 original da fujitsu, vendedor: worldchips.
Fiquei com medo de ser remarcado ou falso, mas é idêntico aos originais.
por isso a razão de só comprar um, que azar em.
Resumo: Foram ás primeiras compras que realizei pela WEB e no ebay, o episódio do vendedor que me enganou em 17 Janeiro deste ano foi resolvido pelo PayPal como já comentei, agora já entendo cada vendedor envia seus pedidos separados. São duas empresas idôneas e serias, quero aqui deixar meus agradecimentos ao PayPal, ebay, e aos vendedores: jk_parts, worldchips, ywj4566, que enviaram corretamente todos os itens que comprei, espero que continuem assim pois farei mais compras e estarei relatando e postando aqui tudo que for correto ou incorreto para que os seguidores deste blog fiquem sabendo. Cuidado: fazer compras de valor elevado poderá ser taxado pela fiscalização no Brasil, compras com valor pequeno estão livre de impostos. pesquise antes e boas compras em componentes com preços realmente baixo direto da Ásia.
Espero que esta postagem venha a somar em suas experiências e que vocês tenham sorte como tive nas compras, este é um relato e postagem de minha parte o que me aconteceu.
