Transceptor FM VHF QRP MC 3361 MC 3357 MC 3372 TK 10420 FI

Este Mês trago dois projetos em VHF FM, O Pintinho Transmissor VHF FM QRP, e um Transceptor VHF FM QRP. Sobre o Transceptor: O mesmo opera em torno de144 Mhz a 148Mhz FM. O Receptor tem  um excelente canal de FI de dupla conversão, os mesmos circuitos elaborados e montados em rádios comerciais VHF e telefones sem fio antigos de 49 Mhz e 46 Mhz, com MC, LM, KA, KT 3361, e NJM, MC 3357, TK 10420, MC 3371, MC 3372, IRN306 com a simplicidade do circuito que já incorpora um silencioso (squelch) e tem dupla conversão, de 10.245 Mhz e 455 Khz, canal de FI de 10.700 Mhz FM estreito, este e  ideal para recepção de estações de Radioamadores, Handie Talkies VHF e alguns rádios que transmitem em FM, serviços públicos VHF. Neste projeto eu copiei o filtro LPF antena e o amplificador de RF RX do PY2 OHH http://py2ohh.w2c.com.br/trx/bacuri/bacuri.htm. Também encontramos nesta página http://www.qsl.net/vu2msy/homebrew/2m_TCVR_VU2IF_VU2EM.pdf original em inglês PDF tem um excelente transceptor 2M FM com o MC 3359 depois publicarei, com um oscilador local que poderá ser montado para o nosso projeto explicarei depois, como MC 3359 é semelhante ao MC 3362, com 18 pinos, já o MC 3357, MC 3361, MC 3372, TK 10420 tem 16 pinos, todos são Low Power Narrowband FM IF "Baixo consumo energia Banda Estreita FI FM".O receptor com uma excelente sensibilidade amplificando o sinal da antena depois do filtro passa baixo, um BF961 ou BF981 BF998 e tendo como primeiro conversor o famoso TA 7358P ou LA 1185 que também e o oscilador local  é também pode ser adicionado um VXO Oscilador Local a cristal ou PLL, porem a frequência que deve entrar no pino 8 do conversor TA 7358 ou LA 1185 é 10.700 Mhz menos que a transmitida em TX, na versão com oscilador LC sendo o próprio conversor no pino 8 TA 7358 e determinada frequência em L4R e tem um diodo varicap para sintonia através do potenciômetro ou trimpot de 50k, este projeto está na pagina http://f6feo.homebuilder.free.fr/RX_LA1185.html com MC 3357, MC 3361, TK 10420 temos ótima seletividade através bobina de FI de 10.7 Mhz e um filtro 10.7 Mhz no pino 16, podendo o montador ter mais seletividade adicionando mais um transistor, bobina e mais um filtro de 10,7 Mhz, assim a banda passante ficaria muito mais estreita, temos pino 9 saída um excelente filtro passa alto, filtrando áudio a ser entregue ao amplificador de saída de som LM 386. Um pouco sobre transmissor: É já conhecido da faixa de VHF FM foi publicado aqui no blog em meu projeto do PTT sem fio para 148 GTL, http://projetosetransceptores.blogspot.com.br/2013/12/ptt-link-ou-sem-fio-para-148-gtl.html o projeto da CONTROL PTA-25, com um modulador que eu desenhei em algumas versões, com transistor e CI, o mesmo tem um filtro e um limitador de desvio, no emissor do BC 548, para modular com mV o varicap que modula a frequência, pode ser experimentado outros e até um LED vermelho de 3 mm em teste, temos no anodo do varicap uma chave seletora selecionando um dos cristais juntamente com um indutores L1, L2, L3, que tem que ser sintonizada corretamente na freqüência do cristal com o núcleo abaixo do meio uma ou duas voltas, os resistores ligado em serie com os cristais ajusta a indutância ou ressonância da bobina, ajuste de 8k2 a 27k melhor colocar um trimpot de 47k, depois que ajustar o indutor troque por um resistor fixo. ATENÇÃO: ajuste corretamente com um frequencímetro se o oscilador ficar fora de freqüência a potencia final RF cairá consideravelmente, o montador poderá colocar mais ou menos canais dependendo de quantos cristais deseja colocar, isso poderá ser feito também se optar pelo oscilador local VXO, de RX. Temos no oscilador um BF 199, no segundo estagio temos um 2N 2369, depois amplificando e excitando temos um 2N 4427, e saída um MRF 237, isso temos uma potencia com alimentação de 12,5v de aproximadamente 2,5w RF, substituindo os transistores Ex: oscilador triplicador 2N 3866, e no segundo triplicador 2N 3866, amplificador e excitador 2N 4427 ou 2N 5913, e na saída PA 2N 3553, em 13,8v temos aproximadamente 3,5w a 4w RF ligado a uma boa antena direcional YAGE de 5 elementos, ou uma Cúbica de Quadro de 4 ou 5 elementos, poderá conseguir um raio de cobertura de10 km a 15 Km, em condições razoáveis (essa distancia varia muito em função da topografia) no Sudeste e Sul do Brasil essa distancia pode até ultrapassar os 15 Km devido a fatores climáticos e topográficos, aqui no Nordeste do Brasil essa distancia tem grande variação podendo não chegar a 10 Km. Bem com a palavra os Radioamadores do Brasil que quiserem comentar no rodapé desta publicação, para podermos até ratificar esta distância.
12/ptt-link-ou-sem-fio-para-148-gtl.html mesmo TX, RX, falta cristal RX.
Fone telefone sem fio de 49 Mhz TK 10420 falta cristal 10.245, observe
uma pintinha laranja no filtro cada cor tem pequena variação de frequência.
Esta é L1,L2,L3 em TX e no VXO RX, vejam como
é feita ela é assim mesmo sem caneca só ferrite interno.
Indutores TX, todas são iguais, vejam ferrite externo não
tem, é uma rodinha de plastico só para centralizar a caneca.
Aqui Modulo TX sem o oscilador, exitador e saída RF.
vejam que ele é blindado para não ter possíveis interferências.
Vejam detalhes dos indutores para nosso RX, copiado
 de F6FEO, visitem a página o link está no começo desta.
Este é o esquema deste simples receptor VHF FM.
Aqui o diagrama do TA 7358, LA 1185.
Aqui está diagrama MC 3361, MC 3357, MC 3371, MC 3372, TK 10420.
 Mosfet porta dupla, BF 998, BF 961, BF 980 etc.
Handi Talkie RX LC, modulador transistor 2,2W RF.
Handi Talkie VHF FM simples FI.
Handi Talkie VHF FM, LM 1458 modulador.
Transceptor VHF FM 2,5W RF Base.
Transceptor Base VHF FM 3,5W, VXO externo. LM741 modulador.
VXO é o mesmo da Control, L1,L2,L3 são iguais TX foto acima.
 L4,L5,L6 é igual ás de TX TOKO 10mm, sem o ferrite externo.
VXO com cristais de 14.810 Mhz, a 15.255 Mhz, retirar uma espira
em L1,L2,L3,L4 até obter nono harmônico perfeito, fazer testes,
Aqui alguns Filtro Passa Baixo LPF  QRP TX antena.

Bem espero que gostem destes projetos simples, dediquei quase um mês neles, se alguns colegas quiserem mais tecnologia ou informações sobre transceptores em VHF visitem as páginas do Miguel PY2OHH pois ele tem vasta experiencias em montagens de transceptores HF e VHF  que eu.
Muito obrigado.  Waldir Cardoso.

O Pintinho Simples TX FM 2 Metros

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.
Este projeto original foi publicado na revista QST março de 1971, pag. 21 a 24 sob o título de “An FM Pip-Squeak for 2 Meter” por Doug DeMaw W1CER. Também com melhor visibilidade na revista americana no "THE RADIO AMATEUS VHF MANUAL", paginas 248 a 250. Trazido ao Brasil e publicado em E-P Vol, 39 N2. Autor do artigo  PY1AEB, como: O PINTINHO que pia alto. Este projeto TX VHF FM da década de 70 como vimos nas fotos abaixo tem muitos componentes grandes, hoje em 2014 podemos reduzir este tamanho com componentes pequenos, facilitando a montagem como Handie Talkie portátil se adicionado um bom receptor de FM banda estreita. Sobre o circuito: Como o esquema é bem explicado trata-se de um modulador de áudio com um transformador elevador de impedância para alimentar o varicap mV no oscilador modulando em FM, o oscilador é controlado pelo cristal que pode ser de 18 Mhz saindo no oitavo harmônico em 144 Mhz, ou um cristal de 16 Mhz que no nono harmônico temos 144 Mhz, no primeiro estágio temos uma freqüência de 72 Mhz já sintonizada em L5, depois temos no segundo estágio o dobro desta freqüência em L7 temos 144 Mhz, depois temos TR3 amplificando esta frequência em TR4 saída RF temos o filtro de antena simples LPF que entrega a antena aproximadamente 1W a 3W RF. Com os transistores que o autor usou no oscilador o 2N3866 já oscilando forte, com uma boa potencia RF, entregando esta potencia RF ao segundo transistor que também é 2N3866, e no excitador também um 2N 3866, e por fim na saída um transistor 2N5913, os transistores podem ser equivalentes como os 2N4427, em TR1, TR2, TR3, já em TR4 os 2N3553, ou MRF 237, claro que fazendo algumas modificações o circuito poderá entregar  até 3W RF, se bem que o original de W1CER tinha 2W RF. Já o autor aqui no Brasil no Rio de Janeiro, escreve que O PINTINHO montado por ele não chegou a 1W RF, porem o mesmo construiu uma antena PLANO TERRA de 10 metros de altura alimentada com o RG59 de 15 metros de comprimento, alimentação de 12V com pilhas. Apesar da pequena potencia e uma simples antena unidirecional ele conseguiu fazer (QSO) contato com a Serra de Friburgo há 80 Km linha reta. Barbaridade Tchê. Eu pela experiência que tenho aqui na minha cidade região Nordeste do Brasil, com este equipamento não conseguiria chegar há 4 Km de distancia, mesmo com uma antena direcional, já comentei este assunto aqui no blog de autoria desse mesmo autor, e também no final da página temos uma experiência do amigo Wagner PU2XLB nesta mesma revista, leiam o que ele escreve sobre a distancia que o autor diz que um simples regenerativo TRX 50 Mhz AM chega a 25 Km. Pasmem aqui temos alguns colegas Radioamador VHF que nunca conseguiu fazer contato com Salvador Bahia que fica aproximadamente 100 Km linha reta isso com potencia de 50 W RF, isso mesmo 50 W RF com FT 3000 YAESU, eu mesmo fiz vários testes em QRP, e também no meu FT 3000 YAESU com uma antena também PLANO TERRA e altura 11 metros, não conseguia falar com uma estação há 20 Km, com 10 W, só com 50 W eu era contestado. Sei que o Sudeste e Sul do Brasil tem condições climáticas ou topográficas melhores que o Nordeste que ajudam as ondas de RF eletromagnéticas a se propagarem, mais ai já é demais com 1W RF chegar a 80 Km, é realmente inacreditável Tenho mais historias não vou estender mais este assunto, com a palavra os Radioamadores do Nordeste, Sudeste e Sul do Brasil que quiserem mandar comentários serão bem vindos, bom que ficaremos sabendo mais sobre esses fenômenos da propagação de ondas eletromagnéticas nas regiões do Brasil.
CAPA DA REVISTA.
PÁGINA 1 LEIAM.
ESQUEMA ORIGINAL PINTINHO.
LISTA DE COMPONENTES E INDUTORES
SUGESTÃO PARA OS XRF 7,8,9
PCI TX E MODULADOR.
LADO DOS COMPONENTES.
 LEIAM A DIREITA SOBRE A POTENCIA.
Esquema semelhante do Pintinho revista americana.
Atualizado no blog ano 05-2021.
Amplificador Mic. e modulador.
AQUI ESQUEMA ORIGINAL.
Atualizado 08-06-15, resistor no coletor transistor pré mic.,de 4k7, é ligado a positivo +B 13,8v.
ESQUEMA ATUALIZADO 08-06-2015.
ESQUEMA LIGEIRAMENTE MODIFICADO
Foi atualizado 08-06-15, resistor de 4k7 ligado ao coletor do primeiro transistor pré mic. estava
errado a negativo, a chave seletora de potencia RF também foi corrigida, assim como alimentação
do modulador e pré amplificador de microfone, com 13,8v dá entrada com led.
ESQUEMAS ATUALIZADOS 08-06-2015
Atualizei 31-05-2021 com ás publicações originais em revistas, click link azul nas páginas sobre o Pintinho.
Para quem quer mais tecnologia como PLL, e mais explicações de quem conhece do assunto melhor da uma olhada na página do Miguel PY2OHH Espero que alguém monte e façam testes em relação a distancia e potencia de saída RF, conjugado com um bom receptor de dupla conversão FI estreito FM, pode-se montar um bom Handie Talkie, pode usar o receptor que está publicado neste mês no TRX VHF FM, ele é bem simples e tem um bom desempenho com os CIs MC 3357P, TK 10420 ou MC 3361, todos são bons. por favor comentários no rodapé desta publicação. Muito obrigado.

domingo, 2 de novembro de 2014

Transverter Simples 40 metros 11 metros 12W e 20W RF

Mais uma vez trago este mês dois esquemas de amigos que gentilmente enviaram para compartilhar com todos do blog. O primeiro é um Microfone amplificado Americano, EX 500, o segundo é um simples transverter para 40 metros desenhado e enviado pelo amigo, Sr. Ivanildo PY5 ILD cidade Cascavel, Paraná. Vamos falar um pouco sobre o circuito deste projeto para faixa de 40 metros.
O circuito é semelhante já publicado aqui no blog porem trazendo na parte de RX um BF 982 FET porta dupla, que mistura o sinal de entrada em 40 metros com o oscilador local de 20 Mhz, saindo no Dreno através de uma bobina que ressona na frequência de 27 Mhz, até a antena do rádio, o primeiro transistor de entrada de antena amplifica os sinais recebido, estes sinais entra em G2 do BF 982, a primeira bobina de antena pode ser experimentada a derivação entre 2 e 4 espiras, ficando com total de 18 espiras, isso porque o BF 982 já é sensível amplifica bem, o primeiro estágio de antena já amplifica bastante, por isso melhor fazer teste começando com derivação na 2 espira, a recepção tem que ficar com pouco ruido e sinais de estações de PY forte, chegando em alguns casos até 20 a 30dbs de sinal recebido no S/Meter do seu 148 GTL, isso se a estação estiver forte. os capacitores de 180pF ligados junto no enrolamento das bobinas poderão ser alterados até 220pF, faça com que o capacitor de 180pF o ferrite interno da bobina fique abaixo do meio uma ou duas voltas para baixo, se precisar aumente ou diminua ás espiras até obter o núcleo nessa posição. No oscilador local, todos já conhecem um cristal de 10 Mhz, que é colocado em sua saída seu segundo harmônico 20 Mhz, na parte de TX temos mais um FET de porta dupla BF 961, que recebe sinais do oscilador local e de 27 Mhz do rádio. Muito simples todos já conhecem e para mim misturadores com esses FETs são melhores que já vi, então como se falam que time que está ganhando não se mexe, eu aproveitei o esquema do amigo Ivanildo e já dei um toque fiz algumas pequenas mudanças, diminuindo e eliminando alguns componentes e parte do circuito, também aumentei a potencia de RF TX com alimentação de 18 a 24 volts alimentando só o dreno do MOSFET, com isso podemos ter até mais de 20W RF TX, mais CUIDADO: só ligue essa tensão no MOSFET depois que todo circuito de TX estiver bem calibrado ou regulado, e com uma antena própria com R.O.E baixa, ou carga fantasma, melhor regular tudo com a tensão de 13,8 volts depois você desliga o fio que alimenta o Dreno do IRF 630 e liga na fonte de 24 volts, já pré ajustado, e fazendo novo ajuste no trimpot de 10k em Gate. Outros MOSFETs poderão ser experimentados com bons resultados. Vamos aos esquemas.
Aqui a tabela, serve para todos transverter 40M, cobra 148
Pequenas dicas para o transverter.
Esquema desenhado pelo amigo Ivanildo.

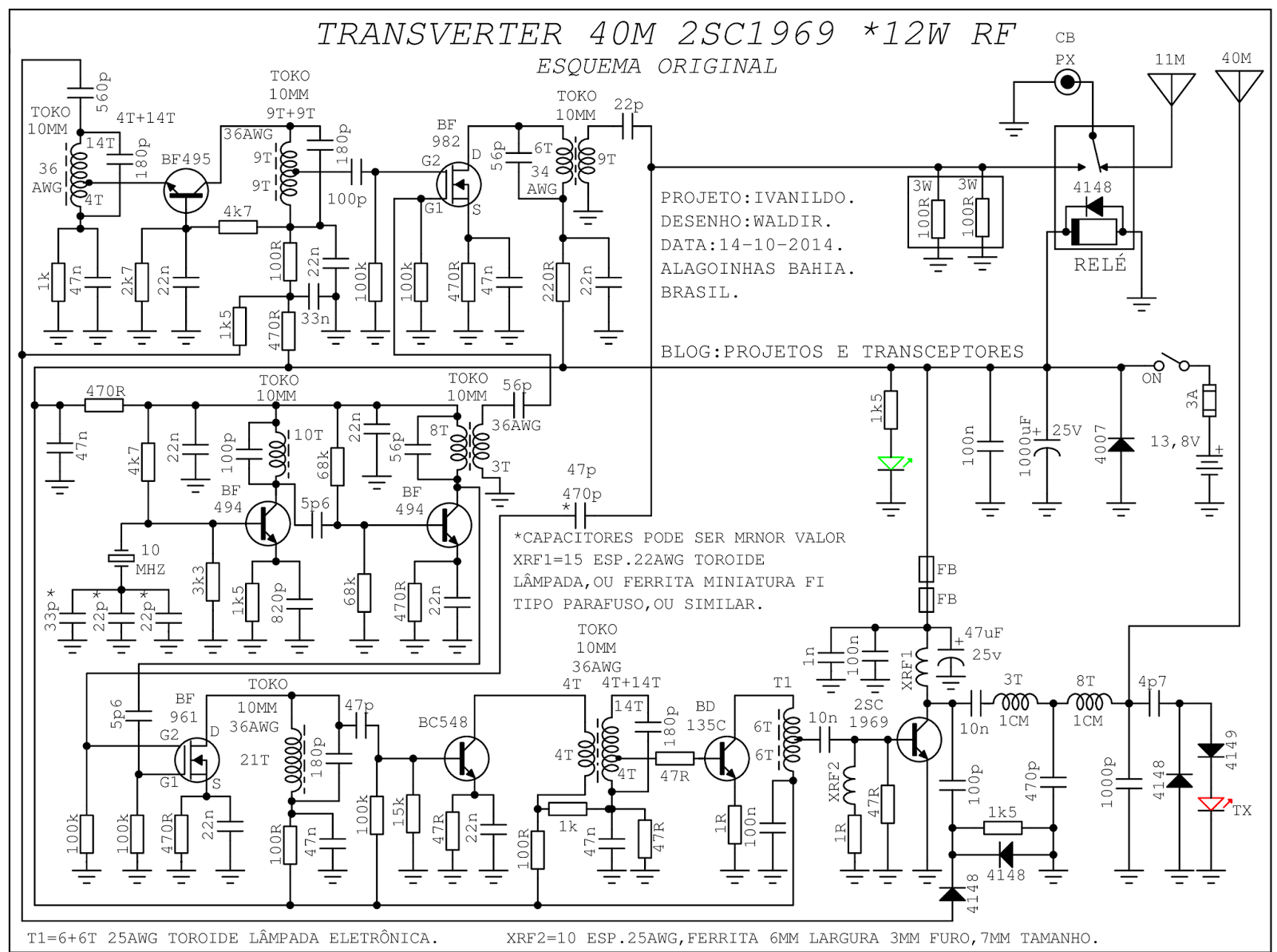

Esquema Original 2SC 1969 12W RF
Esquema Original MOSFET IRF630.
Esquema Original 24 Volts 20W RF MOSFET.
Modificado Osc. TX, 12W MOSFET. 13,8 volts.
Modificado Relé, Osc. TX  com MOSFET 20W RF 24 volts.
Observem que eu simplifiquei alguns circuitos, ficando mais barato para o montador, vale lembrar que na montagens de equipamentos deste tipo o montador tem que ter experiência em TX, RX, isso é para simplificar o tempo e desgaste que um sem experiência vai perder para confeccionar bobinas, regular certinho todos circuitos, e sem falar na dor de cabeça que alguns componentes falsos pode trazer ao montador inexperiente que pensará que é o circuito que está errado, Bem os indutores podem ser substituídos ou alterados para melhor calibragem, vale lembrar que o circuito na pratica se comporta diferente que na teoria, ou desenho. Bem quero agradecer ao amigo Ivanildo PY5 ILD pelo esquema enviado para compartilhar com os amigos que visitam nosso blog, boa ação. Muito obrigado.

Esquema pré Expander 500, EX 500

Vocês, que curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês muito agradecido.
O esquema deste microfone amplificado da "TURNER MICROPHONES", foi enviado pelo amigo e seguidor do blog, Sr. PU2 OSD  Daniel Lopes, cidade São José dos Campos, São Paulo. O Daniel relata, que este equipamento fez muito sucesso na década de 1980, que um colega que tinha uma estação tubaronica que modulava com este equipamento associado a um 148 GTL e um amplificador de RF MAC L 500, e uma fonte da Keletron de 35 Amperes, a modulação era de deixar qualquer um com inveja do áudio, que esse Microfone EX 500 transmitia, vejam o relato que o Daniel escreve sobre o equipamento EX 500."O desempenho de áudio  desse microfone e fantástico  só ouvindo no “AR” para poder entender e explicar, se alguém se aventurar a montar ele (logico substituindo os transistores originais que são muito antigos e que seguramente não se encontram mais a venda) não vai se arrepender. Ele pode ser de um circuito um tanto complexo mas como não existe um bom almoço sem pagamento.Com a palavra os PX e PY da época, aqui na minha cidade na década de 1980, não se tinha nem tantos PX, PY imagina um microfone desses de fabricação Americana de Nebraska, Claro amigo Daniel hoje temos transistores e JFETs, muito melhores com maior tecnologia e baixo ruído, como de costume eu desenhei alguns esquemas simplificando e adicionando um microfone de eletreto que deverão ser experimentados como testes, vejamos como ficou.
São dois esquemas originais.
Esquema original.
Esquema original acrescentar R1 para Mic.Eletreto.
Capacitor de entrada de áudio é de 50nF ou 47nF, e não 5nF.
Aqui já simples modificado.

Esquema do original.
Aqui com Transformador, opção de Mic. Eletreto.
Abaixo uma sugestão do amigo Daniel para adaptar Mic. Eletreto, retirando o transformador elevador de impedância e substituindo por um potenciômetro ou trimpot, regulando o nível de ganho para possíveis saturação no áudio.
Esquema com Mic. Eletreto.
Aqui adaptação Eletreto, e sem JFETs,
ATENÇÃO: aos que quiserem montar os esquemas modificados, vale lembrar que é bom o montador fazer testes pois o microfone de eletreto já é muito sensível e expansivo, seu áudio é mais agudo que o Mic. Dinâmico, vale lembrar que o eletreto tem que ser bem fixado para fora da caixa ou PTT, para ele não ficar com som de caixa de sapato, ou como se você estivesse falando dentro de uma lata, muitos já fizeram montagens de pré com eletreto e coloca o eletreto solto dentro do PTT, no local do dinâmico, o som sai muito ruim. Uma dica simples, melhor é tapa com um pedaço de plástico toda circunferência onde estava o Mic. Dinâmico, no centro faz um furo de 4mm, e cole o Mic. eletreto centralizado no furo, fazendo assim sua voz entrar só através daquele furinho no Mic. eletreto. Bem pessoal no último esquema eu substituir os JFETs por transistores comuns, talvez alguns resistores poderão ser alterados seu valor. Bem fica ai uma boa ideia de um bom Microfone EX 500 que sem dúvida deve ser muito bom, vou aguardar os comentários de quem montou e testou, Muito obrigado ao amigo Daniel Lopes, que enviou e deu essa valiosa obra de arte da década de 1980 a todos que visitam o nosso blog. Muito obrigado.
